【導讀】濾波器可以定義為：它是一種用于重塑，修改和阻斷所有不需要的頻率的電路。通常，在低頻（<100 kHz）應用中，無源濾波器使用電阻和電容組成。因此它被稱為無源RC濾波器。同樣，對于高頻（> 100 kHz）信號，無源濾波器可以設計為電阻 - 電感 - 電容組合。因此，這些電路被稱為無源RLC電路。通常使用三種濾波器設計：低通濾波器，高通濾波器和帶通濾波器本文討論低通濾波器。
1 什么是低通濾波器

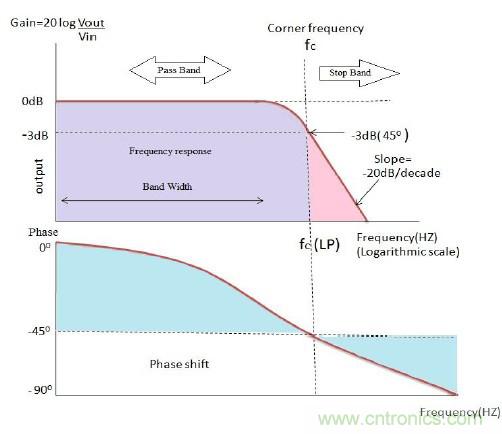

低通濾波器（LPF） 的定義是一種用于傳遞低頻信號，衰減高頻信號的濾波器。低通濾波器的頻率響應主要取決于低通濾波器的設計以下是各型LPF介紹。
2 一階低通濾波器

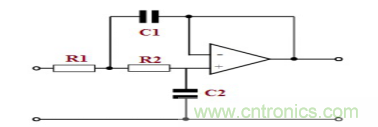

圖中顯示了一階LPF，請注意，積分器是LPF的基本構建塊。
一階低通濾波器
低通濾波器傳遞函數是：輸出與頻率成反比減小（衰減）。如果頻率加倍輸出是一半（每增加一倍頻率為-6 dB）。
3 二階低通濾波器

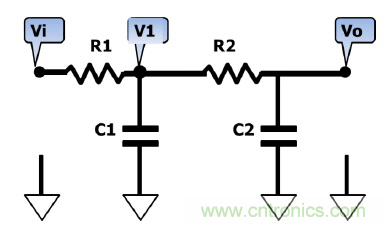

如下圖所示為二階低通濾波器。
二階低通濾波器
輸出與頻率的平方成反比地減小（衰減），如果頻率加倍輸出。（ - 每增加一倍頻率為12 dB）。
4 采用運算放大器的低通濾波器
運算放大器的反饋環路可以與濾波器的基本元件結合使用，因此，通過使用除電感器之外的所需組件，可以輕松形成高性能LPF。
5 采用運算放大器的一階有源LPF電路

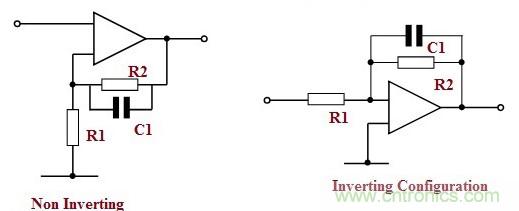

單極有源低通濾波器如下所示。使用運算放大器的低通濾波器電路在反饋電阻兩端使用電容。當頻率增加以增強反饋電平，電容器的無功阻抗下降時，該電路具有更好的效果。
采用運算放大器的一階低通濾波器
可以通過處理電容的電抗等于電阻的頻率來完成該濾波器的計算。這可以通過使用以下公式獲得。
其中：Xc是以歐姆為單位的容抗；
π是標準字母，其值為3.412；
f是頻率（單位-Hz）；
C是電容（Units-Farads）。
通過消除電容器的影響，可以以簡單的方式計算這些電路的帶內增益。
由于這些類型的電路有助于降低高頻增益，并且為每個倍頻程提供-6 dB的衰減，因此，這種濾波器被稱為一階或單極低通濾波器。
6 采用運算放大器的二階有源LPT電路
通過使用運算放大器，可以設計具有不同增益水平的寬范圍濾波器以及衰減模型。
采用運算放大器的二階有源LPF電路
其中：
在選擇值時，請確保電阻值在10千歐姆至100千歐姆的范圍內。
7 低通濾波計算器
對于RC 低通濾波器電路，通過計算交叉頻率并繪制相應的圖譜，其被稱為波特圖。
例如：如果我們知道電路中電阻和電容的值，則可以使用以下公式計算低通濾波器傳遞函數。
計算給定電阻的頻率值以及電容值：
LPF波形
8 低通濾波器應用
低通濾波器的應用包括：
● 低通濾波器用于電話系統，用于將揚聲器中的音頻頻率轉換為帶限語音頻帶信號。
● LPF用于過濾來自電路的高頻信號，稱為“噪聲”，當信號通過該濾波器時，大部分高頻信號被消。
● 圖像處理中的低通濾波器用于增強圖像。
● 有時這些濾波器由于音頻應用。
● 低通濾波器用于RC電路，RC電路稱為RC低通濾波器。
● LPF用作RC電路的積分器。
● 在多速率DSP中，在執行內插器時，LPF用作反成像濾波器。類似地，當執行抽取器時，該濾波器用作抗混疊濾波器。
● 低通濾波器用于來自人體的醫療設備的信號，而使用電極的測試頻率較低。因此，這些信號可以流過LPF，以消除一些不需要的環境聲音。
● 這些濾波器用于轉換占空比幅度以及鎖相環中的相位檢測。
● LPF在AM無線電中用于二極管檢測器，以將AM調制的中頻信號改變?yōu)橐纛l信號。
