- HDMI1.4規格七大新特性
- 用于移動設備的微型連接器（D型）
- 車用接頭與纜線（E型）
- TypeD(微型)連接器的尺寸C型HDMI連接器的一半
- 車用HDMI纜線需連接新型可鎖定HDMI接頭
市場調查公司In-Stat的報告顯示，在2009年發貨的HDMI設備預計將達到約3.94億臺，此前銷售的設備則已有10億臺。到2009年底，100%的數字彩電都將帶有至少一個HDMI輸入端。隨之，2010年藍光播放器，2012年DVD播放器都將實現HDMI接口的100%安裝。見微知著，HDMI的應用前景和市場將極其廣闊。

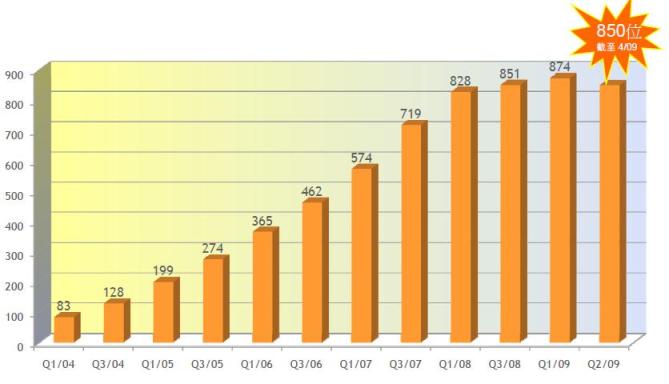

圖1 2004年~2009年HDMI授權采用者

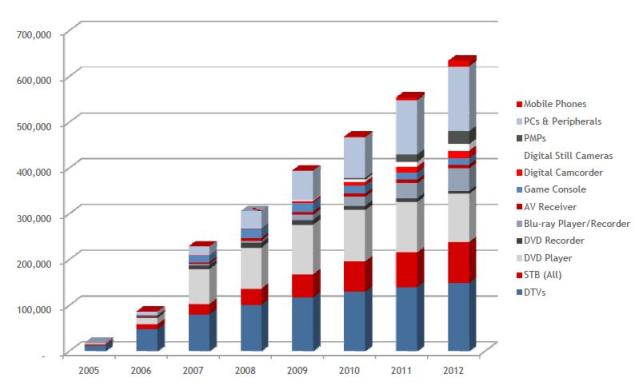

圖2 2005年~2012年預計HDMI裝置出貨量
HDMI1.4規格七大新特性
日前，HDMILicensing,LLC.總裁SteveVenuti專程來到北京向媒體介紹了最新HDMI規格1.4版的新功能。據介紹，HDMI1.4規格提供以下七大新特性：
HDMI以太網絡通道
HDMI規格1.4在纜線中增加了數據通路,來達成雙向高速的傳送.有此功能的設備在連結後,將可用乙太線100Mb/秒的速度發送和接收數據,并使這些設備立即成為IP基礎的設備.
HDMI以太網絡通道可讓集成互聯網功能的HDMI設備，無需使用其他以太網絡線纜，即可與其他HDMI設備共享其互聯網連線。此一新功能同時也提供HDMI設備間共享內容所需的互連架構
音頻回傳通道
最新規格中增加了一個音頻通道，可減少處理與重放上傳音頻時所需的纜線數目。高清電視在直接接收音視頻內容時，此一新增的音頻回傳通道，可讓高清電視不需增加其他纜線，直接使用HDMI纜線傳送音頻流至A/V接收機。
HDMI3D功能
規格1.4版為HDMI設備定義了常見的3D格式與分辨率，此規格將家用3D系統的輸入/輸出部分加以標準化，規范的分辨率最高達到雙通道1080p。
支持4Kx2K分辨率
最新規格讓HDMI設備可支持四倍于1080p分辨率的HD分辨率。新規格支持4Kx2K分辨率，使得HDMI界面得以用許多數字影院所采用的同等標準分辨率的內容傳輸。支持的格式包括：3840x216024Hz/25Hz/30Hz；4096x216024Hz。
對色彩空間的擴展支持
HDMI技術現可支持專為數字?jǐn)z像機設計的色彩空間。具有HDMI功能的顯示設備在可支持sYCC601、AdobeRGB與AdobeYCC601后，連接數字?jǐn)z像機時即可顯示更為正確的逼真色彩。
微型HDMI接頭
微型HDMI接頭是尺寸特別小的19腳位連接器，可支持便攜式設備最高達1080p的分辨率。此新型接頭在尺寸上比現行HDMI迷你連接器小了50%.[page]
車用連接系統
車用連接系統是專為車內高清內容傳輸所設計的布線規格。HDMI1.4規格所設計的解決方案，可處理車內布線所面臨的高溫、振動、噪音等各種問題與環境因素。車用連接系統是汽車生產商在設計車內高清內容傳輸時一個極有效的解決方案。

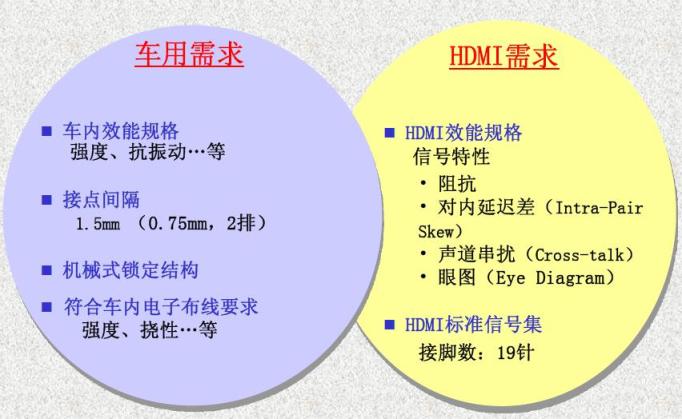

圖3 車用HDMI需求對比
“隨著消費電子與個人電腦業者設計出各種增進消費者高清體驗的產品，HDMI規格也會持續增加各項新功能，”SteveVenuti表示，“1.4版規格支持了以太網絡連接與3D格式等近期最令人興奮與功能強大的創新功能，另外，我們還提供了更多的解決方案，包括供便攜式設備使用的較小型連接器，以及特別為汽車設計的連接系統，這都是由于我們觀察到，有越來越多各式不同的設備采用了HDMI技術。”
用于移動設備的微型連接器（D型）
目前，市場上的數碼相機及手機已能進行高分辨率的拍照與錄像，以及高清內容的下載，而市場的需求與趨勢是要欣賞這些內容并將其輸入大型高清顯示器。而C型（小型）HDMI連接器及其總體設計對于便攜式移動設備來說仍然太大，數碼攝像機及移動電話需要更小的微型連接器。
日前Molex推出了新一代的HDMITypeD(微型)連接器，以滿足電子消費產品的數字接口要求。HDMITypeD(微型)連接器是業界首個微型化連接器解決方案，借以將高清晰視頻和圖像從移動設備傳輸至平板屏幕。該連接器滿足HDMI規范1.4中的所有電氣和機械規格，將極大地有利于數碼攝像機和移動設備市場。
新型TypeD(微型)連接器的尺寸約為目前市場上的C型HDMI連接器的一半。盡管尺寸較小，新型TypeD版本具有同等的機械強度和電氣特性。對于使用戶得以將更清晰的視頻、照片和其它來自移動設備的內容顯示在全尺寸的平板電視屏幕上的這一新技術，移動電話和消費電子客戶已經表達了他們的濃厚興趣。

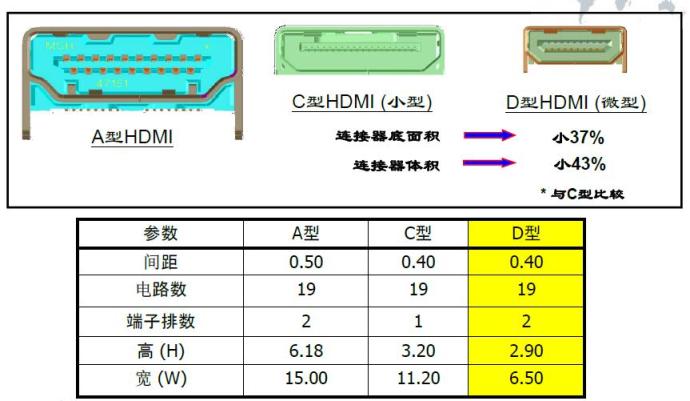

圖4 各種HDMI尺寸比較圖
“我們新一代的TypeD連接器進一步證實了Molex在創新性I/O技術發展的領先地位，”MolexIncorporated新產品開發團隊經理ScottSommers表示，“Molex繼續以世界上最小的I/O連接推動市場創新，為消費者提供更清晰的視頻和圖像”
據介紹，D型HDMI連接器主要技術參數包括：0.4mm間距I/O（輸入/輸出）用于PCB到電纜；2排端子，19條電路；拔插耐用次數5000次；連接器的尺寸（插座），6.5mm寬，2.9mm高。
據悉，Molex的HDMITypeD(微型)PCB插座連接器、電纜插頭套件和全套電纜組件將于2009年夏天上市。
車用接頭與纜線（E型）
車用視頻系統越來越受歡迎，因此汽車生產商希望在他們的汽車?yán)锛蒆DMI連接功能。HDMI1.4規格為回應汽車生產商的需求，提出了功能強大的新型車用連接系統，可在車內座椅后方或駕駛面板上的顯示設備上提供真高清視頻，并同時符合汽車道路駕駛中較為嚴苛的性能要求。

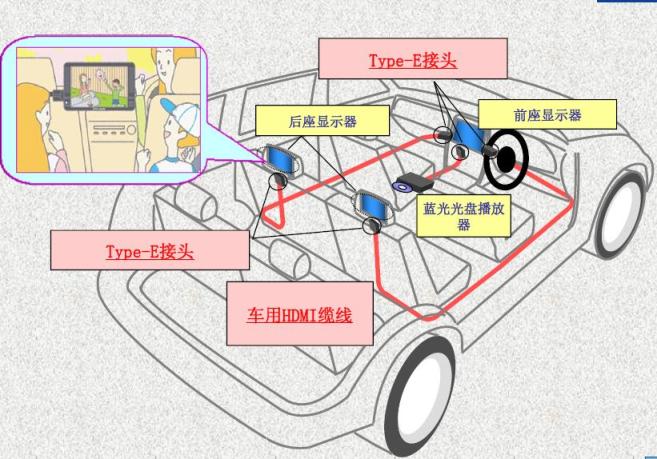

圖5 E型接頭連接車內裝置
新型車用連接系統包含2個部分：
• 新型車用HDMI纜線，為配有車上高清視頻系統的車輛內部布線而設計，經過更高效能測試，可承受極端震動與溫度等獨特的車用環境壓力因素。
• 新型可鎖定HDMI接頭，也就是TypeE接頭，專為車內連接而設計。
配有HDMI設備車輛的車主，在駕車時也可以方便地欣賞來自個人媒體播放器、高清攝像機與其他數字訊源設備的高清視頻。
