ACPL-38JT的產品特性：
- 具有擴展工作溫度
- -40到+125°C 溫度下提供安全信號隔離
- ACPL-38JT集成度高
- 具有完善IGBT驅動器
- 有去飽和檢測和錯誤狀態反饋系統
ACPL-38JT的應用范圍：
- 適用于混合動力車

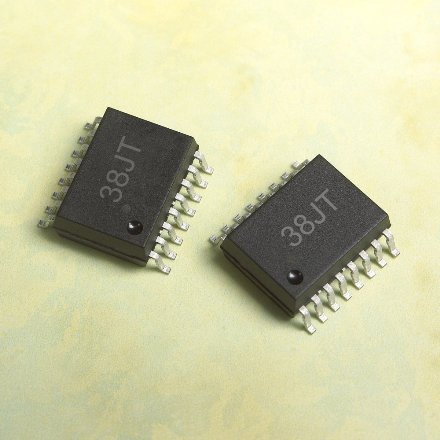

Avago今日在2010年電子貿易展覽會上宣布推出一款新的汽車級光電耦合器，它具有擴展工作溫度，以便用于混合動力車。越來越多的消費者要求混合動力車有更加強勁的發動機，這使得汽車制造商及其供應商不斷尋求更加強勁有力的門極驅動光電耦合器，以幫助驅動高功率發動機和電池充電器及DC-DC變流器系統。最新的Avago ACPL-38JT 2.5Amp光電耦合器符合AEC-Q100 Grade 1壓力測試要求，能在-40到+125°C 的溫度下提供安全信號隔離。
高度集成的ACPL-38JT電源控制器件具有一個完善的絕緣柵雙極型晶體管(IGBT)驅動器，以便進行信號轉換，還具有去飽和檢測和錯誤狀態反饋系統，以便確保連續的信號保護。該設備是Avago R2Coupler光電耦合器系列的一部分，具有強化的絕緣性能，可進行可靠的信號隔離，這在汽車和高溫工業應用環境中十分重要，例如隔離IGBT/功率金氧半場效晶體管(MOSFET)門極驅動、工業逆變器、交流和無刷直流電機驅動和不間斷電源。
“我們R2Coupler系列中的這一最新產品使Avago具備了最完整的汽車用光電耦合器產品組合，這使我們的產品占據了十分有利的市場位置，以便能夠與混合動力車市場共同進步，”Avago隔離產品業務及應用開發總監Cheng-Dee Lee說道。“超過40多家汽車公司，包括汽車制造商和一級供應商都在使用或評估我們的R2Coupler隔離產品。Avago光電耦合器因其可靠的信號、高壓隔離和出色的抗電磁干擾而被人們所熟知，在軍事、航空航天、公共交通和工業市場中已有超過35年的現場應用經驗。”
運轉過程中，ACPL-38JT光電耦合器的帶滯后欠壓鎖定(UVLO)保護功能可通過強制降低輸出來保護IGBT免受門電壓不足的干擾。集成的IGBT門極驅動器專為增加電機驅動的性能和可靠性并且不影響離散設計的成本、尺寸和復雜性而設計。該設備配有小尺寸16引腳(SO-16)表面貼裝，符合UL 1577, IEC/EN/DIN EN 60747-5-2和CSA工業安全標準。
在11月9-12日于新慕尼黑國際會展中心舉行的2010年電子展中，Avago展出了ACPL-38JT光電耦合器和可用于工業和汽車市場的大量隔離、光纖、運動控制和LED產品，位于A4展館458展位。
其他ACPL-38JT產品特性
·驅動IGBT高達IC=150A, VCE=1200V
·兼容CMOS/TTL輸入
·500ns最高開關速度
·IGBT軟關斷
·VCM=1,500V時15kV/μs共模抑制(CMR)能力
