【導讀】iCoupler®數字隔離器廣泛用于跨越隔離柵傳輸數字信號。某些情況下，數字隔離器在非隔離應用中居然也可披上電平轉換器的小馬甲，在系統中提供電平轉換功能！
iCoupler®數字隔離器廣泛用于跨越隔離柵傳輸數字信號。某些情況下，數字隔離器在非隔離應用中居然也可披上電平轉換器的小馬甲，在系統中提供電平轉換功能！
非隔離應用中iCoupler®數字隔離器是如何提供電平轉換功能？我們來看兩個情況：
情況一：–48 V DC-DC電源
在通信電源應用中，標準電軌為–48 V直流，且原邊控制信號以該電軌為參考。副邊控制信號通常是以地為參考的低電壓I/O(例如，+5 V、+3.3 V CMOS)。原邊地和副邊地相連，整個系統為非隔離式。這類DC-DC電源應用中，數字隔離器適合為反饋信號提供電平轉換功能。

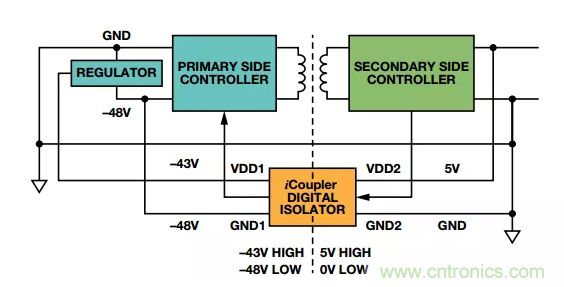

圖1.基于數字隔離器帶反饋的–48 V至5 V DC-DC電源
如圖1所示，副邊的高電平輸入電壓為5 V，低電平電壓為0 V；原邊的高電平電壓為–43 V，低電平為–48 V。數字隔離器的原邊地連接–48 V電軌，且VDD電源連接–43 V。由于存在內置隔離柵，隔離器的每一邊都在獨立的電壓域內工作，提供了電平轉換的功能。使用iCoupler數字隔離器還可保護副邊電路不受故障影響，如過壓或短路。
情況二：多電源系統
對于多電源域的系統而言，可能有一個或多個電源處于關斷狀態而其他電源處于工作狀態。這種情況下，若在兩個電源區域之間存在任何數據線連接，則關斷區域可能以寄生方式由數據線上的電壓或電流供電。圖2顯示了這種應用情況。若要避免泄漏電流，必須將數字線設為低電平輸出或高阻抗模式。

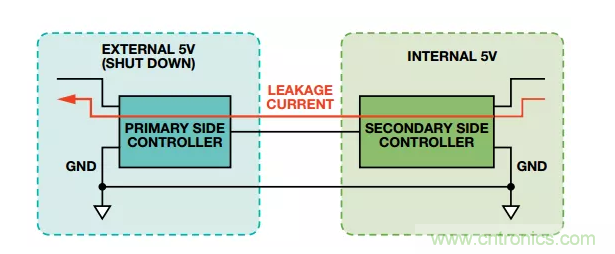

圖2.兩個電源域之間的泄露電流
使用iCoupler數字隔離器代替兩個電源域直接連接時，可阻斷其間的泄漏電流(圖3)。由于此時無需控制輸出狀態，因此可簡化硬件和軟件的保護設計。

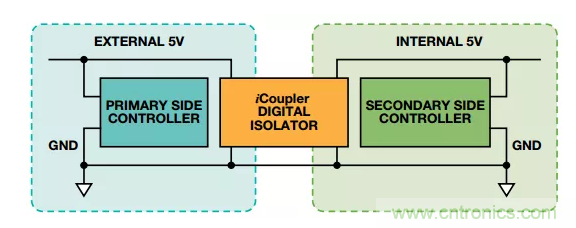

圖3.使用數字隔離器連接兩個電源區域
