【導讀】ESD關乎電路的生存，但您也應該考慮功能性的干擾。這也許包括需很長恢復時間的模擬電路過載。在數字電路或系統處理器中的受干擾比特會是個更大的問題……
我們已經把芯片級的ESD性能寫入數據手冊多年，但這些參數僅適用于在芯片焊接到電路板前。那么在電路板上的ESD性能如何呢？
我們用多次電擊若干個芯片的每個引腳的方法來確保其ESD性能。它模擬了在觸摸和裝配過程中芯片遭遇的惡劣情景。如果沒有ESD保護電路，只需要低至10V的靜電即可造成芯片損壞。
但是您也許更關心在pcb板裝配后和使用時的ESD承受能力。一個芯片在安裝到板子上后一般是有更好的可靠性。電源連接處有旁路電容，可以承受相當大的放電。連接到板子的輸入輸出一般有串聯的電阻以及PCB走線的電感。到地的電容，即使是從PCB走線上的到地電容，增強了避免損害、承受靜電放電的能力。

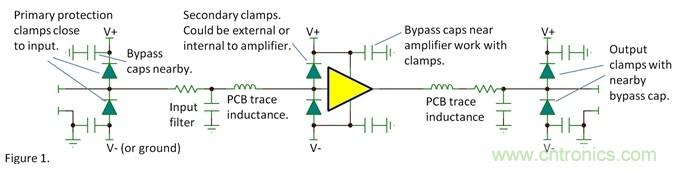

您可以使用額外的鉗位二極管或者類似齊納管的器件，它們能大大提高您整個產品或設備的ESD承受能力。Figure1展示了一個最基本的方法，更多方法請點擊這里。
ESD關乎電路的生存，但您也應該考慮功能性的干擾。這也許包括需很長恢復時間的模擬電路過載。在數字電路或系統處理器中的受干擾比特會是個更大的問題。當您觸摸電腦，劃出一道電火花時您也許會和我一樣縮手。即使此時硬件上沒有受到永久的損壞，一個ESD的“打擊”可以引起系統復位或者數據丟失。以確保您的系統或是產品能在不丟失數據或是重啟的情況下承受此電擊，懂得模擬技術的你也許是指導PCB布局、系統布局以及接地的最合適人選。
深思熟慮的規劃以及實施能幫助實現好的結果。考慮在靜電放電過程中電流的流向，考慮電流的兩個極性來確保安全的電流路徑。最好能把放電路徑限制到接入點附近。在輸入的地端口的放電會找到一個從容的路徑到大地，而不用在板子上亂轉。讓電流路徑遠離平行線，它的電容耦合或是電感耦合都會讓人不安。輸入端口放電一定要找到一條電流路徑到地，Figure1中的鉗位二極管則提供了一條很短的路徑到電源線上，然后通過旁路電容到地。
在輸出端口或者其他任何可能與您的產品或者設備有導電接觸點處，請考慮相同的問題。
認真的設計和PCB布局后，您可以提高系統的ESD的承受能力，包括生存和功能性的承受能力。
（來源：EDN電子技術設計，作者: Bruce Trump 資深模擬工程師）
