【導讀】最近高速先生走進千家萬戶（客戶現場）活動進行的如火如荼，受到了邀請單位的熱烈歡迎，目前我們已經在成都、西安、長沙、武漢、廣州、上海、南京、杭州等地開展了部分活動，大家的贊譽讓我們更有了分享的樂趣，同時我們也聽到了很多寶貴的意見。大家的支持和認可是我們四處奔波的動力，也是我們繼續寫下去的源泉。
有人錯過什么了嗎？什么？你不知道高速先生的千家萬戶活動？還記得小陳在前幾期（具體哪期忘記了，好像是碼字難那一篇吧）里面說到的如果大家對高速設計有興趣的，可以邀請高速先生親臨現場探討對高速設計的一些理解，答疑解惑等。這個絕對不是隨口一句話說說而已的哦，雖然沒有官方的正式發文，但我們已經在某些地方受邀和大家互動了。在此再透露點更具體的實施細節，只要能組織5個人以上的伙伴（前提是對高速設計有興趣或疑問的），就可以邀請高速先生去貴司現場進行交流啦（免費哈），深圳的可隨約隨到，話題有高速設計與仿真相關、高速板材選擇、DDR3/4設計以及電源完整性設計與仿真等，約嗎？
下面又到了我們案例分享的時間，事情是這樣的。

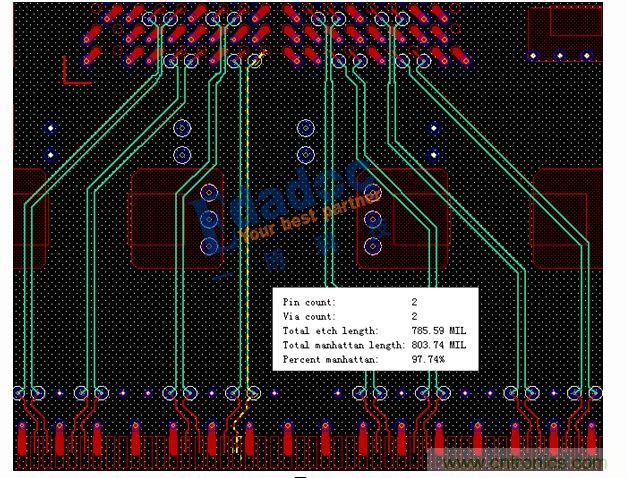

一個朋友前不久設計了一款28G-VSR協議的板子接光模塊，光口連接器采用的是CFP2的表貼連接器，由于PHY芯片到光口連接器距離很短，所以當初設計的時候就直接從芯片打孔連線過來，沒有經過任何特殊的處理，最后板上走線總長度約800mil，如下圖一所示。
圖一
很多人都會想這么短的線應該不會有什么問題的吧，隨便拉連上就好了。可是我們要看到這個不是普通的信號，而是28G的高速信號，也許在低速信號階段可以這樣隨便拉拉就好了，但到了高速信號還能這么任性嗎？

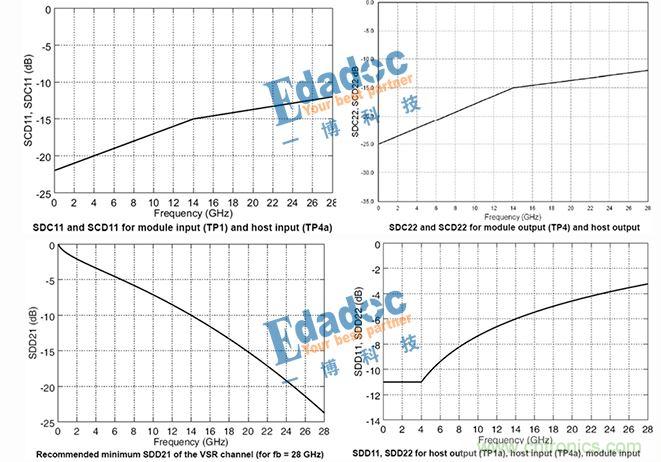

我們還是先來看看28G-VSR協議里面到底定義了通道的哪些東西吧，如下圖二所示，有插損、回?fù)p及模態轉換的一些無源要求。
說到這里，有些人可能已經猜到了這個設計最終的結果，既然是案例，當然是有問題的，最后的結果是運行過程中經常出現一些莫名其妙的誤碼。
