【導讀】溫度傳感器是電子行業中應用最廣泛的傳感器之一，應用范圍包括校準、安全、暖通空調 (HVAC) 等。盡管應用廣泛，但是設計人員若要以最低的成本實現最高精度的性能，溫度傳感器及其實現仍然極具挑戰性。
溫度傳感器是電子行業中應用最廣泛的傳感器之一，應用范圍包括校準、安全、暖通空調 (HVAC) 等。盡管應用廣泛，但是設計人員若要以最低的成本實現最高精度的性能，溫度傳感器及其實現仍然極具挑戰性。
溫度檢測的方法有許多種。最常見的方法是使用熱敏電阻、電阻溫度檢測器 (RTD)、熱電偶或硅溫度計等溫度傳感器。不過，選擇合適的傳感器只是解決方案的一部分。在此之后，所選傳感器必須連接信號鏈，該信號鏈不僅要保持信號完整性，還要精確補償特定檢測技術的獨有特性，以確保能夠提供精確的數字化溫度值。
本文介紹了一種 USB 供電電路解決方案來完成這項任務。該解決方案使用負溫度系數 (NTC) 熱敏電阻，結合 Analog Devices 的 ADuC7023BCPZ62I-R7 精密模擬微控制器來精確監測溫度。
NTC 熱敏電阻的特性
熱敏電阻是一種對溫度十分敏感的電阻器，可分為兩種類型：正溫度系數 (PTC) 熱敏電阻和負溫度系數 (NTC) 熱敏電阻。多晶陶瓷 PTC 熱敏電阻具有較高的正溫度系數，常用于開關應用。NTC 陶瓷半導體熱敏電阻具有較高的負溫度系數，隨著溫度升高而電阻值下降，因而適用于精密溫度測量。
NTC 熱敏電阻共有三種工作模式：電阻 - 溫度、電壓 - 電流和電流 - 時間。在利用電阻 - 溫度特性的工作模式下，熱敏電阻的檢測結果精度最高。
電阻 - 溫度電路將熱敏電阻配置為“零功率”狀態。“零功率”狀態假定器件的激勵電流或激勵電壓不會引起熱敏電阻的自熱現象。
Murata Electronics 的 NCP18XM472J03RB 是一款典型 NTC 熱敏電阻，該器件電阻值為 4.7 k?，采用 0603 封裝，電阻 - 溫度特性具有高度非線性（圖 1）。

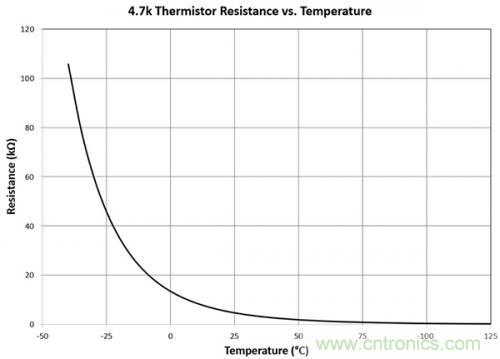

圖 1：典型 NTC 熱敏電阻的電阻 - 溫度特性具有高度非線性，因此設計人員必須設法使指定溫度范圍內的這種非線性得到控制。（圖片來源：Bonnie Baker，根據 Murata 提供的電阻值計算和繪制）
如圖 1 曲線所示，4.7 k? 熱敏電阻的電阻 - 溫度特性高度非線性。NTC 熱敏電阻值隨溫度下降的速率是一個常數，稱為 β（圖中未顯示）。對于 Murata 的 4.7 k? 熱敏電阻而言，β = 3500。
使用高分辨率模數轉換器 (ADC) 和經驗三階多項式或查找表，可以在軟件中校正熱敏電阻的非線性響應。
然而，有一種硬件技術效果更佳、應用更簡單且成本更低，只需應用于 ADC 之前，就可以解決 ±25℃ 溫度范圍內的熱敏電阻線性化問題。
硬件線性化解決方案
實現熱敏電阻輸出初步線性化的簡單方法是，將熱敏電阻與標準電阻器（1%，金屬膜）和電壓源串聯。串聯的電阻值決定熱敏電阻電路線性響應區間的中點。根據熱敏電阻值 (RTH) 和 Steinhart-Hart 方程，可確定熱敏電阻的溫度（圖 2）。據證實，Steinhart-Hart 方程是確定 NTC 熱敏電阻溫度的最佳數學表達式。

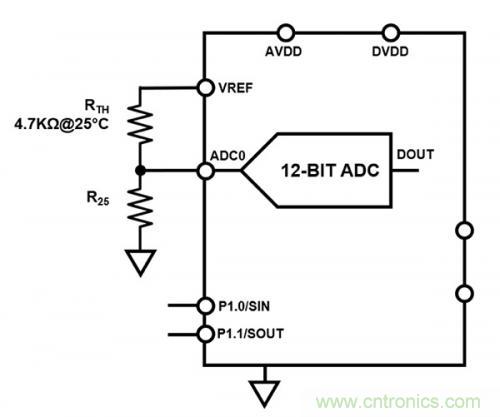

圖 2：分壓器（RTH 和 R25）配置可使熱敏電阻響應線性化。ADC0（ADC 輸入端）的線性范圍約為 50℃ 的溫度范圍。（圖片來源：Bonnie Baker）
為推導熱敏電阻的實際電阻值 RTH，首先要確定分壓器輸出 (VADC0)，然后使用 VADC0 求得 ADC 數字輸出十進制代碼 DOUT，而 DOUT 取決于 ADC 位數 (N)、ADC 最大輸入電壓 (VREF) 和 ADC 輸入電壓 (VADC0)。求解 RTH 的第三步，即最后一步是用 R25（25℃ 時的 RTH 值）乘以 ADC 代碼數與 ADC 數字輸出十進制代碼的比值。第三步計算過程從下述等式 2 開始。
等式2
最后一步計算使用上述 Steinhart-Hart 方程，將熱敏電阻值轉換為開氏溫度。ADuC7023 精密模擬微控制器使用等式 4 求得傳感器溫度：
等式 4
其中：
T2 = 測量的熱敏電阻溫度（以 K 為單位）
T1 = 298 K (25℃)
β = 298 K 或 25℃ 時的熱敏電阻 β 參數。β = 3500
R25 = 298 K 或 25℃ 時的熱敏電阻值。R25 = 4.7 kΩ
RTH = 未知溫度時的熱敏電阻值，由等式 3 計算
圖 2 中，25℃ 時的熱敏電阻值 (RTH) 等于 4.7 k?。由于 R25 的阻值等于 25℃ 時的熱敏電阻值，因此分壓器的線性區間以 25℃ 為中心（圖 3）。

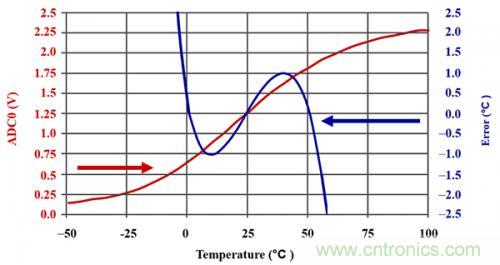

圖 3：4.7 k? 熱敏電阻與 4.7 k? 標準電阻器串聯的線性響應，分壓器兩端電壓為 2.4 V。（圖片來源：Bonnie Baker，根據 Murata 提供的電阻值計算和繪制）
圖 3 中，熱敏電阻串聯電路約在 0℃ 至 +50℃ 的有限溫度范圍內可實現線性溫度響應。在此范圍內，溫度變化誤差為 ±1℃。線性化電阻值 (R25) 應等于目標溫度范圍中點對應的熱敏電阻值。
在 ±25℃ 的溫度范圍內，該電路可實現的精度典型值為 12 位，熱敏電阻的標稱溫度為 R25 的阻值。
基于 USB 的溫度監測器
該電路解決方案的信號路徑始于低成本的 4.7 k? 熱敏電阻，然后連接 Analog Devices 的低成本 ADuC7023 微控制器。該微控制器集成四個 12 位數模轉換器 (DAC)、一個多通道 12 位逐次逼近寄存器 (SAR) ADC 和一個 1.2 V 內部基準源，以及 ARM7® 內核、126 KB 閃存、8 KB 靜態隨機存取存儲器 (SRAM) 和 UART、定時器、SPI 和兩個 I2C 接口等各種數字外設（圖 4）。

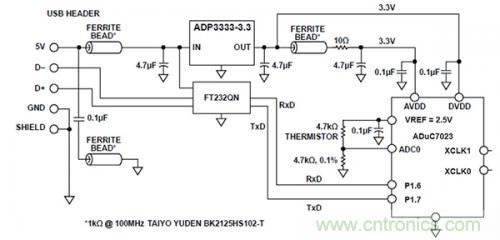

圖 4：該溫度檢測電路使用 USB 接口進行供電，使用 ADuC7034 微控制器的 I2C 接口進行數字通信。（圖片來源：Analog Devices）
圖 4 中，電路的電源和接地都來自四線 USB 接口。Analog Devices 的 ADP3333ARMZ-5-R7 低壓差線性穩壓器使用 5 V USB 電源產生 3.3 V 輸出。ADP3333 穩壓輸出為 ADuC7023 的 DVDD 端供電。ADuC7023 的 AVDD 電源需要另接濾波器，如圖所示。此外，USB 電源與線性穩壓器的 IN 引腳之間也需接入濾波器。
溫度數據交換也是通過 USB 接口的 D+ 和 D- 引腳實現。ADuC7023 能夠使用 I2C 協議發送和接收數據。該應用電路使用雙線 I2C 接口發送數據并接收配置命令。
該應用使用了如下 ADuC7023 特性：
12 位 SAR ADC。
帶 SRAM 的 Arm ARM7TDMI。集成的 62 KB 內部閃存用于運行用戶代碼，以配置和控制 ADC、管理 USB 接口的通信以及處理熱敏電阻的 ADC 轉換。
I2C 接口用于與主機 PC 通信。
兩個外部開關/按鈕（圖中未顯示）可強制器件進入閃存引導模式：使 DOWNLOAD 保持低電平并切換 RESET 開關，ADuC7023 將進入引導模式，而不是正常的用戶模式。在引導模式下，利用 USB 接口連接器件相關的 I2CWSD 軟件工具，可以對內部閃存重新編程。
VREF 是帶隙基準。此基準電壓可用作系統中其他電路的電壓基準。各引腳連接的最小 0.1 μF 電容用于降噪。
ADuC7023 外形小巧 (5 mm × 5 mm)，采用 32 引腳芯片級封裝，因此整個電路占用的印刷電路板空間極小，有利于節省成本和空間。
雖然 ADuC7023 具有功能強大的 ARM7 內核和高速 SAR ADC，但仍能提供低功耗解決方案。整個電路的典型功耗為 11 mA，ARM7 內核時鐘速度達 5 MHz，主 ADC 用于測量外部熱敏電阻。在兩次溫度測量之間，可以關閉微控制器和/或 ADC 以進一步節省功耗。
布局注意事項
圖 4 所示的信號處理系統很容易導致誤解，乍看之下，該系統僅包含三個有源器件，但是如此簡潔的布局中卻隱藏著一些問題值得注意。
例如，ADuC7023 微控制器是相當復雜的模擬數字系統，需要特別注意接地規則。雖然該系統的模擬域頻率似乎“很慢”，但片上采樣保持 ADC 卻是高速多通道器件，采樣速率高達 1 MS/s，最大時鐘速度達 41.78 MHz。該系統的時鐘上升和下降時間只有數納秒，因此該應用屬于高速應用。
顯然，面對混合信號電路時需要特別注意。下述四點核對清單涵蓋了主要方面：
使用電解電容器
選擇較小的電容器
接地平面注意事項
可以選擇小型鐵氧體磁珠
該電路中常用 10 mF 至 100 mF 的大電解電容器，距離芯片不超過 2 英寸。此類電容器可充當電荷儲存器，用于消除走線電感產生的瞬時電荷。
該電路中常用 0.01 mF 至 0.1 mF 的小電容，應盡可能靠近器件的電源引腳放置。此類電容器可用于高頻噪聲的快速高效接地。
接地平面（去耦電容下方）可對高頻電流去耦，最大限度地減少 EMI/RFI 輻射。請選擇面積較大的低阻抗區域作為接地平面。為了最大限度地減小走線電感，電容器應使用通孔或較短印制線接地。
除了圖 4 中的去耦電容外，USB 電纜的 EMI/RFI 保護也需要使用鐵氧體。該電路中使用的鐵氧體磁珠是 Taiyo Yuden 的 BK2125HS102-T，100 MHz 時的阻抗為 1000 Ω。
總結
溫度傳感器是應用最廣泛的傳感器之一，但其設計要求卻始終給設計人員帶來艱巨挑戰——既要縮減成本和尺寸，又要提高檢測精度。考慮到這些要求，本文介紹了基于 USB 的低功耗商用熱敏電阻系統實現方法。該系統采用 Analog Devices 的小型 12 位 ADC 和高精度 ADuC7023 微控制器解決方案。這一組合成功使用電阻器來校正 NTC 熱敏電阻的非線性響應，可精確檢測和監視溫度。
