在MOS關斷的時候,Vds的波形顯示,MOS上的電壓遠超過Vin+Vf,這是因?yàn)椋儔浩鞯某跫?jí)有漏感。漏感的能量是不會通過磁芯耦合到次級的。那么MOS關斷過程中,漏感電流也是不能突變的。漏感的電流變化也會產生感應電動勢,這個感應電動勢因?yàn)闊o法被次級耦合而箝位,電壓會沖的很高。那么為了避免MOS被電壓擊穿而損壞,我們都會在初級側加了一個RCD吸收緩沖電路,把漏感能量先儲存在電容里,然后通過R消耗掉。

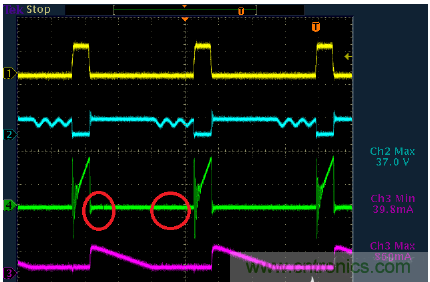

當次級電感電流降到了零。這意味著磁芯中的能量已經完全釋放了。那么因?yàn)槎茈娏鹘档搅肆悖O管也就自動截止了,次級相當于開路狀態,輸出電壓也就不再返回初級了。由于此時MOS的Vds電壓高于輸入電壓,所以在電壓差的作用下,MOS的結電容和初級電感發生諧振。諧振電流給MOS的結電容放電。Vds電壓開始下降,經過1/4之一個諧振周期后又開始上升。由于RCD箝位電路以及其它寄生電阻的存在,這個振蕩是個阻尼振蕩,幅度越來越小。

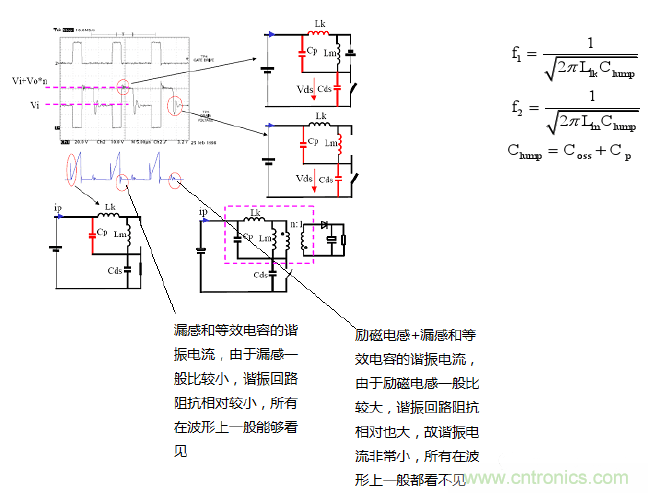

F1比F2大很多(從波形上可以看出),這是由于漏感一般相對較小;同時由于F1所在回路阻抗比較小,諧振電流較大,所以能夠很快消耗在等效電阻上,這也就是為什么F1所在回路很快就諧振結束的原因。

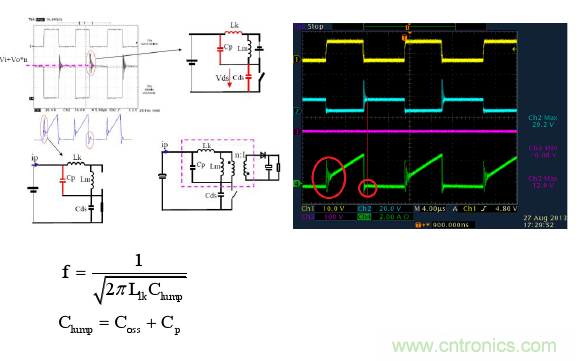

MOS管在開通和關斷瞬間寄生參數對波形影響:

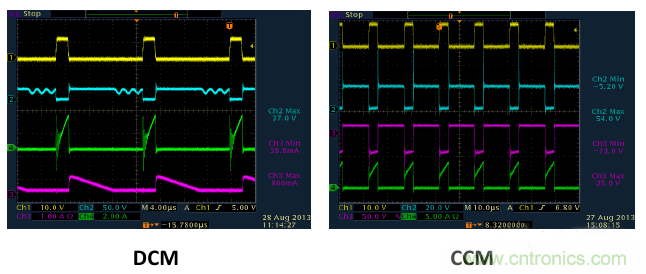

DCM(Vds,Ip)
CCM(Vds,Ip)

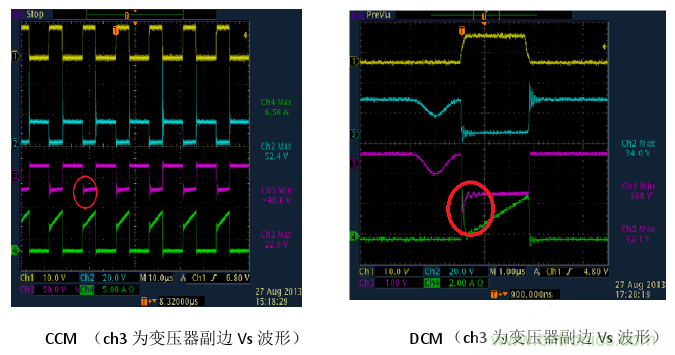

次級輸出電壓(Vs,Is ,Vds)
不管是在CCM模式還是DCM模式,在MOSFET 開通ON時刻,變壓器副邊都有震蕩。主要原因是初次及之間的漏感+輸出肖特基(或快恢復)結電容+輸出電容諧振引起,在CCM模式下與肖特基的反向恢復電流也一些關系。故一般在輸出肖特基上并聯-一個RC來吸收,使肖特基應力減小。
不管是在CCM模式還是DCM模式,在MOSFET關斷OFF時刻,變壓器副邊電流IS波形都有一些震蕩。主要原因是次級電感+肖特基接電容+輸出電容之間的諧振造成的。

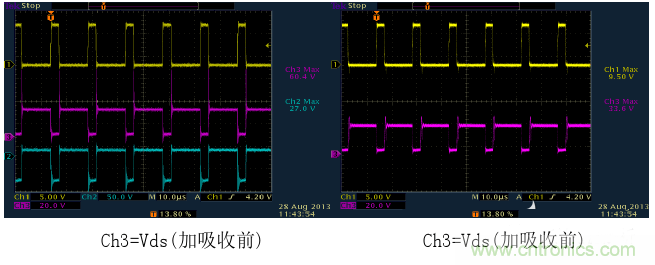

RCD吸收電路對Vds的影響
在MOS關斷的時候,Vds的波形顯示,MOS上的電壓遠超過Vin+Vf!這是因?yàn)椋儔浩鞯某跫?jí)有漏感。漏感的能量是不會通過磁芯耦合到次級的。那么MOS關斷過程中,漏感電流也是不能突變的。漏感的電流變化也會產生感應電動勢,這個感應電動勢因?yàn)闊o法被次級耦合而箝位,電壓會沖的很高。那么為了避免MOS被電壓擊穿而損壞,所以我們?cè)诔跫?jí)側加了一個RCD吸收緩沖電路,把漏感能量先儲存在電容里,然后通過R消耗掉。
