【導讀】 電阻是一個普通的元件，卻有不普通的門道。電阻的參數有很多，平時我們一般關注值、精度、額度功率，這三個指標合適即可。
電阻是一個普通的元件，卻有不普通的門道。電阻的參數有很多，平時我們一般關注值、精度、額度功率，這三個指標合適即可。
誠然，在數字電路中，我們無需關注太多的細節，畢竟只有 1 和 0 的數字里面，不大計較微乎其微的影響。但是在模擬電路中，當我們使用精準的電壓源，或者對信號進行模數轉換，又或者放大一個微弱的信號時，阻值的小小變動都會帶來很大的影響了。在與電阻斤斤計較的時候，當然就是在處理模擬信號的場合了，后面就根據模擬電路應用分析下電阻各參數的影響。
01 電阻的額度阻值

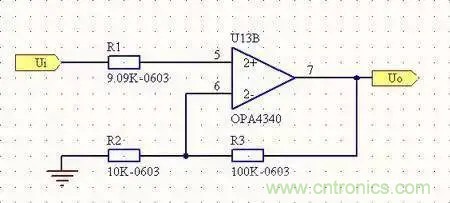

電阻的額度阻值的選擇往往被應用固定了，比如對一個 LED 燈限流，或者對某個電流信號取樣，電阻的阻值基本沒有其他選擇。但是有些場合，對電阻的選擇卻有多種，比如對一個電壓信號進行放大。如圖 1 所示，放大倍數跟 R2 與 R3 的比例有關，與 R2、R3 的值無關。
這時選擇電阻的阻值還是有根據的：
電阻阻值越大，熱噪聲就越大，放大器的性能就越差；
電阻阻值越小，工作時電流越大，電流噪聲也就越大，放大器的性能就越差；
這是很多放大電路的電阻是幾十 K 的原因了，有需要用到大阻值的地方，或者是使用電壓跟隨器，或者使用 T 型網絡來避免。
同相放大器

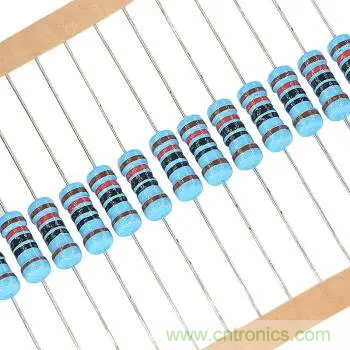

02 電阻的精度
電阻的精度很好理解，這里不啰嗦了。電阻的精度一般有 1%和 5%，精密的要 0.1%等。0.1%的價格大約是 1%的十倍，1%的價格大約是 5%的 1.3 倍。
一般地，精度代號 A=0.05%、B=0.1%、C=0.25%、D=0.5%、F=1%、G=2%、J=5%、K=10%、M=20%。
03 電阻的額度功率
電阻的功率本來很簡單，但是往往容易用得不恰當。比如 2512 的貼片電阻，額度功率是 1W，根據電阻的規格書，溫度超過 70 攝氏度時，電阻就要降額使用。
2512 的貼片電阻到底能用到多大的功率呢？
在常溫下，如果 PCB 焊盤沒有特殊散熱處理，2512 的貼片電阻功率達到 0.3W 時，溫度就可能要超過 100 甚至 120 攝氏度了。在 125 攝氏度的溫度下，根據溫度降額曲線，2512 的額度功率需降額到 30%了。這種情況在任何封裝的電阻都需要注意的，不要迷信標稱功率，關鍵的位置最好再三確認避免留下隱患。
04 電阻的耐壓值
電阻的耐壓值一般比較少提，特別是新手，往往沒有什么概念，以為電容才有耐壓值。電阻兩端能夠施加的電壓，一個是由額度功率決定，要保證功率不超過額度功率，另外就是電阻的耐壓值了。
雖然電阻體的功率不超過額度功率，但是過高的電壓會導致電阻不穩定、電阻引腳間爬電等故障，在使用時需根據使用的電壓選擇合理的電阻。
部分封裝的耐壓值包括：0603=50V，0805=100V，1206 至 2512=200V，1/4W 插件=250V。而且，時間應用中，電阻上的電壓應該比額度耐壓值小 20%以上，不然時間一長就容易出問題了。
05 電阻的溫度系數
電阻溫度系數是描述電阻隨溫度變化的參數。這個主要由電阻的材料決定的，一般厚膜片式電阻 0603 以上的封裝都可以做到 100ppm/℃，意思就是該電阻環境溫度變化 25 攝氏度時，電阻值有可能變化了 0.25%。如果是 12bit 的 ADC，0.25%的變化也就是 10 個 LSB 了。
所以像 AD620 這樣的運放，僅靠一個電阻調整放大倍數的，很多老工程師不會貪方便而使用，他們會使用常規電路，通過兩個電阻的比例調節放大倍數，當電阻是相同類型的電阻時，溫度引起的阻值變化不會帶來比例的變化，電路就更穩定。在要求更高的精密儀表，會使用金屬膜電阻，他們的溫漂做到 10 至 20ppm 是容易的，當然也就貴點。
總之，在儀表類的精密應用中，溫度系數絕對是很重要的一個參數，電阻不精準可以在校準時調整參數，電阻隨外界溫度的變化是控制不了的。
06 電阻的結構
電阻的結構比較多，這里提下能想起來的應用。

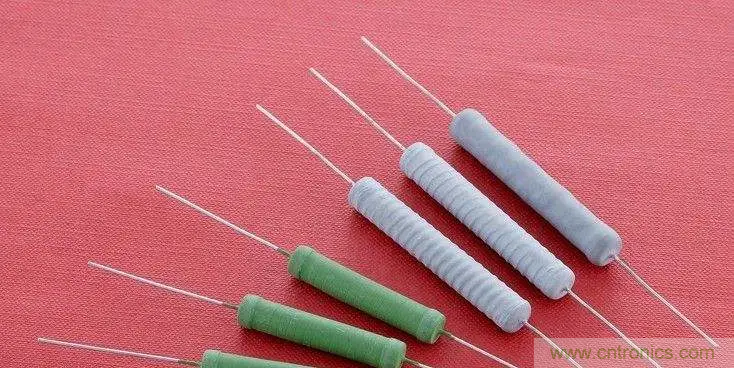

機器的啟動電阻，一般是用電阻對大容量的鋁電解進行預充電，充滿鋁電解后閉合繼電器接通電源工作。這種電阻需要耐沖擊，最好使用大繞線電阻，電阻的額度功率不是很重要，但瞬時功率卻很高，普通的電阻難滿足要求。
高壓應用，比如電容放電的電阻，實際工作電壓超過 500V，最好使用高壓玻璃釉電阻而不是普通的水泥電阻。
尖峰吸收的應用，比如可控硅模塊兩端需要并聯 RC 做吸收，做 dv/dt 保護，最好就實現無感繞線電阻，這樣才能對尖峰有良好的吸收性能并且不容易被沖擊損壞。
