【導讀】中國要推廣智能電網，僅僅在智能電表一項，就要更換5億塊電表，按照每塊電表1000元計算，這個市場就達到5000億元。大聯大集團宣布其旗下品佳集團推出一系列智能電網解決方案，為智能電網用戶提供豐富和靈活的半導體器件解決方案。
品佳集團推出一系列智能電網解決方案包括Microchip 公司的單相及三相多功能智能電表方案、恩智浦在智能電表的組合產品、恩智浦 EM773 電能計量解決方案、新唐M0-NANO系列產品以及Microchip EEPROM智能電表。
智能電網是新能源技術的核心，有了智能電網，太陽能、風能等新能源發電才可以及時接入電網，其介入過程才能自行控制，由此也將大大提高新能源技術的穩定性和利用率。目前智能電網從大的方面分大電網和末端電網兩部分。中國是較早呼吁并建設智能電網的國家。多年來，由國家電網公司主打的大電網，一直在做智能化工作。其智能化程度居于世界領先位置，但在末端電網還有待提高。
智能電表是智能電網的智能終端，智能電表代表著未來節能型智能電網最終用戶智能化終端的發展方向。它已經不是傳統意義上的電能表，智能電表除了具備傳統電能表基本用電量的計量功能以外，為了適應智能電網和新能源的使用它還具有雙向多種費率計量功能、用戶端控制功能、多種數據傳輸模式的雙向數據通信功能，防竊電等智能化功能。中國要推廣智能電網，僅僅在智能電表一項，就要更換5億塊電表，按照每塊電表1000元計算，這個市場就達到5000億元。
一、Microchip 公司的單相及三相多功能智能電表方案
大聯大旗下品佳集團代理的Microchip 公司的電表方案包括 Microchip公司的單相多功能智能電表方案以及 Microchip公司的三相多功能智能電表方案。

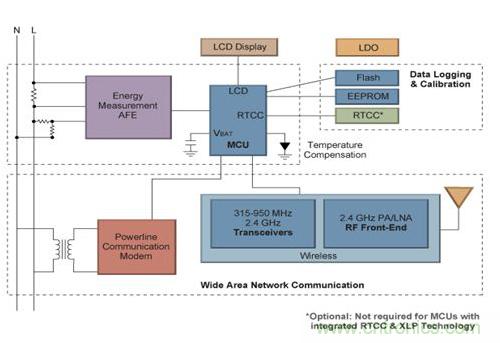

圖1 Microchip單相智能電表方案框圖

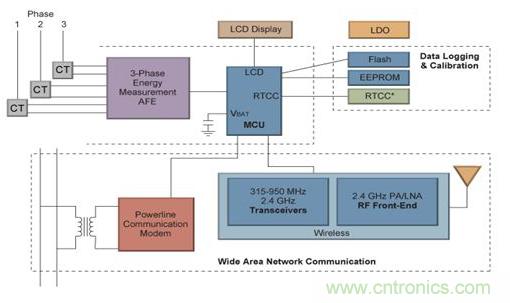

圖2 Microchip三相智能電表方案框圖
二、恩智浦在智能電表的組合產品介紹
大聯大旗下品佳集團代理的恩智浦半導體擁有豐富的產品線，在MCU、數字外設、模擬外設、無線組網、RFID等部分都有適合智能電表產品的芯片推薦，下面是智能表的功能框圖，對應的芯片列表如下。

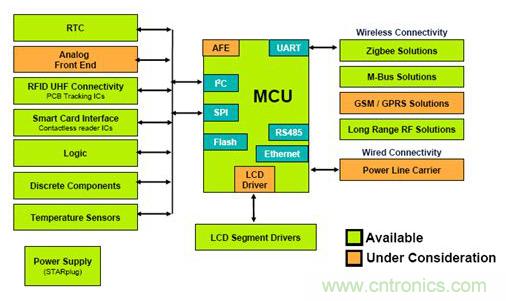

圖3 智能表功能框圖
下頁內容：Microchip、恩智浦、新唐智能電網選型表格
[page]
[page]

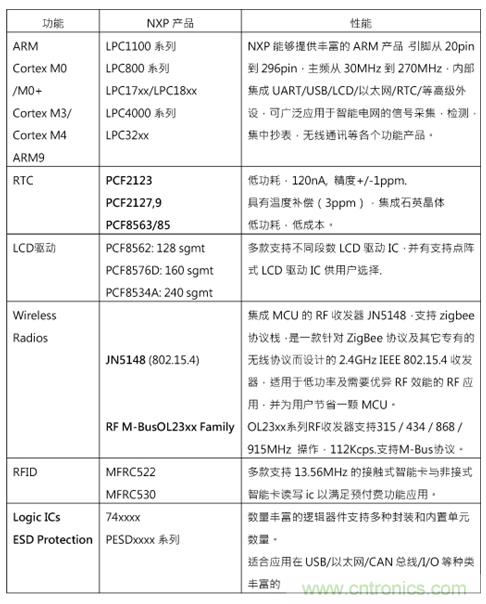

圖4 芯片列表
三、恩智浦 EM773 電能計量解決方案
大聯大旗下品佳集團代理的恩智浦半導體推出的EM773電能計量芯片是全球首款非計費式電能計量用32位ARM 單芯片解決方案。EM773是一款基于ARM Cortex-M0內核的低成本32位電能計量IC，適用于8/16位智能儀表應用。EM773的編程和片內計量功能與低功耗的簡單指令集相結合，其存儲器尋址方式與現有的8/16位結構相比能顯著降低代碼長度。EM773芯片作為計量引擎，具有自動單相電能計量功能，其API指令極大地簡化非計費式計量應用的設計工作。
EM773的CPU工作頻率可達48MHz。EM773的外設配件包括：容量高達32KB的Flash存儲器、8KB的數據存儲器、一個Fast-mode Plus I2C總線接口、一個RS-485/EIA-485 UART、一個帶SSP特性的SPI接口、三個通用定時器、一個計量引擎以及25個通用I/O管腳。EM773具有極佳的易用性，片內內置計量引擎的軟件驅動程序，開發者可以專注于應用層軟件開發，無需關注計量功能相關細節，軟件程序中通過調用固件中API函數即可實現所需計量功能。
四、 新唐M0-NANO系列選型表格
大聯大旗下品佳集團代理的芯唐推出一系列高性價比ARM Cortex-M0系列MCU，具有價格低、功耗低、片上資源豐富等特點，適合在電表產品應用。下面是選型表供參考。

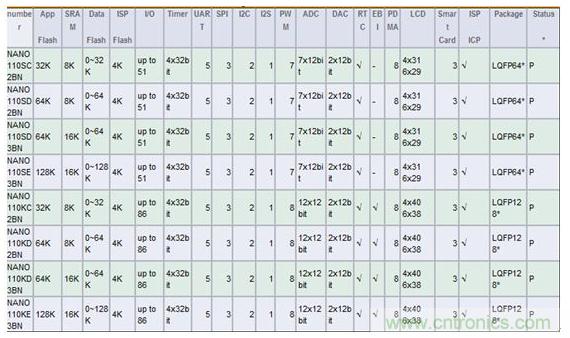

圖5 新唐M0-NANO系列選型表格
五、Microchip EEPROM的智能電表選型
智能電表涉及數據存儲的問題，需要使用安全可靠的存儲器。Microchip為智能電表應用提供了豐富的EEPROM存儲器解決方案。其中的EEPROM主要用于智能電表的配置和校準，密度涵蓋從128bit到1 Mb，編程/擦除周期高達100萬次，可在擴展的溫度范圍內工作。這些產品采用I2C、SPI或MicroWire,UNI/O™等不同接口類型。Microchip EEPROM產品數據保持期高達100年。串行EEPROM的最大工作溫度范圍（特定型號）為-40℃至+150℃，供電電壓是寬范圍的1.8V~5.5V，無疑是降低智能電表能耗的最佳選擇。
Microchip 還推出一系列的EEPROM編程、測試、分析的工具Serial EEPROM PIM PICtail Pack 以及EEPROM使用壽命仿真評估軟件Total Endurance™ Software 讓用戶可以方便的進行開發產品和評估其產品的數據存儲的可靠性。
