【導讀】當下支持調速和運動控制的電機應用得越來越多，對其進行性能測試時的問題也漸漸暴露出來了——如何實現電機與驅動器的同步測量呢？

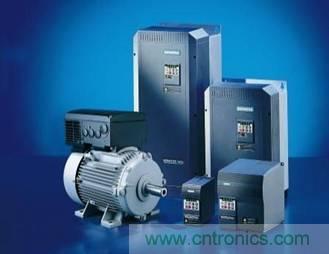

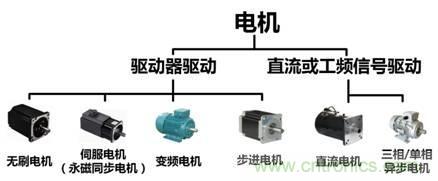

眾所周知，電機是一種能將電能轉化成機械能的設備，它廣泛應用在工業、農業、軍工、軌道交通、家用電器、醫療等領域，可以說是無處不在。尤其隨著行業中變頻調速技術的發展，支持實時控制的電機可以說是越來越多，因?yàn)樗鼈兙邆湟恍┎豢商娲奶攸c(diǎn)：可根據負載需要進行實時的輸出轉速、轉矩調節，以實現運動控制或者節能的目的。這類電機都有一個共同點——需要驅動器控制，最典型的可數是伺服電機和變頻電機了。

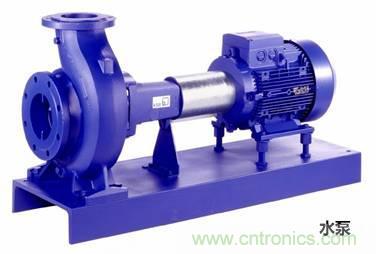

像傳統的風機、水泵行業，原本是用三相異步電機的，現在都該用變頻器+變頻電機的組合了，就是為了實現對電機的調速控制，達到節能減排的目的。例如在排水負荷高時，提高水泵電機的輸出功率，實現滿載輸出；在晚上等排水負荷小的時候，通過變頻器降低水泵電機的轉速，減少水泵的輸出功率，從而達到節能的目的。
變頻電機、無刷電機雖然通過可對電機的控制實現了更好的節能性，但也引入了一個新的設備——電機驅動器（變頻器）。由于電機驅動器也是存在效率損耗的，所以我們?cè)谠u(píng)估電機性能時也不能只關注電機，要把驅動器和電機視作一個綜合系統來評估了。
電機與驅動器同步測試的重要性

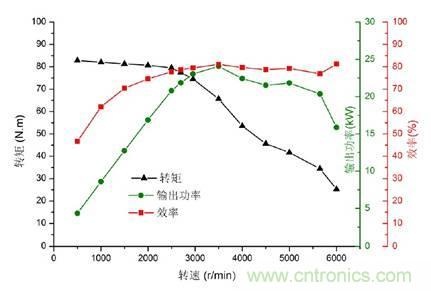

傳統電機測試中，電機的效率并不是衡定不變的，而是隨著轉速（負載）的不同而變化。就效率測試這一點來說，電機驅動器也是一樣的。

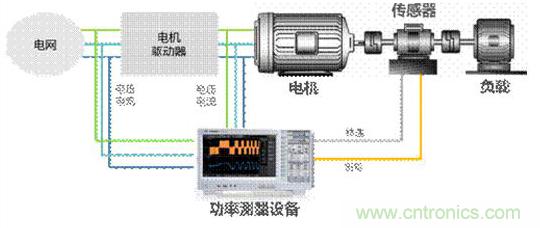

因此，為了保證電機的效率和電機驅動器效率測試的準確性，必須保證兩者是在同一個負載下時對效率進行測量的，也就是說，要保證在同一個時間點下進行采集。這里一般會用到多通道的功率分析儀進行測量，如下圖，就是一種非常常用的對變頻電機及變頻器進行同步測試的方法。
在此系統中，變頻器（電機驅動器）的三相輸入、三相輸出、電機的轉速扭矩輸出都接到同一臺設備（功率分析儀）上進行采集，并通過設備內部的效率運算工具實現對電機、電機驅動器及整個系統的效率同步測量。在確保功率分析儀的同步性足夠好的情況下，如例子中用到的PA功率分析儀同步誤差低至10ns，基本上效率的測試結果是準確無誤的。
實際應用

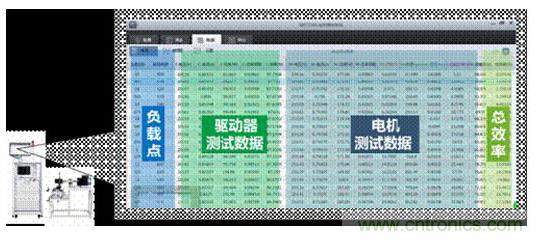

像在ZLG致遠電子的電機測試領域產品——MPT電機測試系統中，就是運用上述的同步測量方案。通過此法，可以實時獲取電機和驅動器的同步輸出性能參數和效率值，非常有利于使用者對數據進行有效的分析利用。
