【導讀】對于高手來說，拓?fù)潆娐分凶儔浩鞯姆瓷潆妷翰⒉浑y理解，但是對于新手來說，在關于反射電壓的理解上可能就會有一點小小的迷惑。本篇文章根據達人的經驗總結而來，將圍繞Flyback變壓器中初級反射電壓Vor展開討論，為新手們解開關于反射電壓的疑惑。
開關電源中有種說法，F(xiàn)lyback中的變壓器不是真正意義上的變壓器，而是多繞組電感。這里不去討論它是不是變壓器或電感，我們從最基礎的單繞組電感談起。

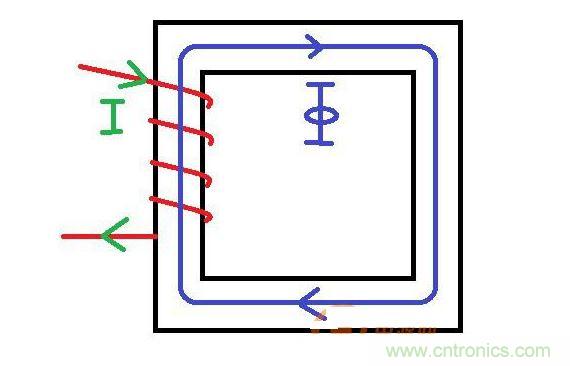

圖1
如圖1，線圈中通過電流I后，磁芯中將產生磁通量Φ，電能將轉化為磁能并存儲于磁場中。
如果電流I突然中斷會怎樣?
大家都知道電感電流不能突變，因此線圈兩端將會產生很高的電壓，U=Ldi/dt(本文忽略電位參考方向，均以正值表示)。

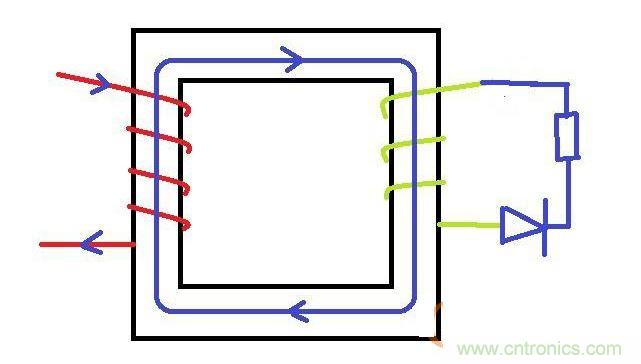

圖2
如果我們再加一個繞組，如圖2。根據電磁感應知識，顯然上圖中左邊線圈通I后，右邊線圈上端將感應正電壓，但是由于二極管反向，所以無電流流過次級線圈。
那么此時電流I突然消失會怎樣了?
此時由于次級線圈的存在，初級電流將按匝數關系轉換到次級線圈，即右邊線圈下端感應正電壓，二極管導通，將會有電流流過右邊的線圈。
通常我們所說的電感電流不能突變，僅僅是針對單繞組電感而言的，其本質是磁通不能突變或能量不能突變。
所以對于多繞組電感而言，一定要記住其本質是什么。
當次級線圈有電流流過試圖維持磁芯中磁通量的時候，初級線圈又會感應到一定的電壓，下正上負，此電壓即我們通常說的反射電壓Vor。此反射電壓Vor與次級線圈的電壓是滿足匝比關系的。在反激拓?fù)渲校跫壘€圈上端接的是母線電壓Vin，所以初級線圈下端電壓即在Vin基礎上疊加了一個Vor電壓。
總的來說，必須對反射電壓有所了解，才能順利開展后面的相關計算。而理解這些問題的關鍵，就是在于對磁通(能量)的深刻理解，并保持不能夠突變，其余的同樣按照這個過程進行推導即可。
