- 具備60.80Wh/kg的能量密度
- 功率密度達到了可在幾分鐘內(nèi)完成充放電的7000W/kg
- 充放電周期特性出色
- 高密度精細(xì)膜的制作

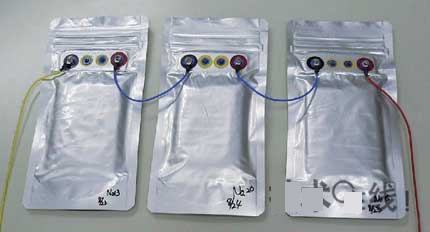

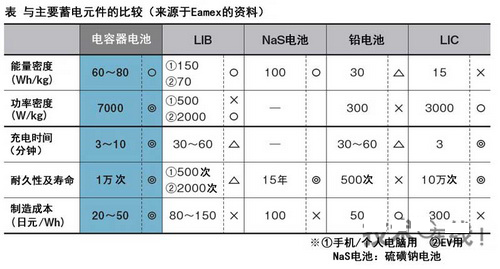

日本Eamex（總部：大阪府吹田市）開發(fā)出了采用導(dǎo)電性高分子膜的蓄電元件，不僅具備60.80Wh/kg的能量密度，而且功率密度達到了可在幾分鐘內(nèi)完成充放電的7000W/kg（圖1）。功率密度超過雙電層電容器（EDLC），能量密度“與電動汽車（EV）使用的鋰離子充電電池（LIB）相當(dāng)”（Eamex代表董事瀨和信吾）。如果能夠?qū)嵱没阌型麑崿F(xiàn)能夠快速充放電的電池。而且充放電周期特性出色，該公司的評測結(jié)果顯示，反復(fù)充放電1萬次以上后，性能劣化較小，使用壽命較長（表）。
提高正極的靜電容量
Eamex將該蓄電元件稱作“電容器電池”，其最大特點是正極采用了聚吡咯（Polypyrrole）、聚噻吩（Polythiophene）及聚苯胺等導(dǎo)電性高分子膜。負(fù)極采用混合有（預(yù)注入）鋰離子的碳類材料，將正負(fù)電極與電解液一同封裝*1。也就是說將鋰離子電容器（LIC）的正極換成了導(dǎo)電性高分子。電解液與現(xiàn)有EDLC相同，也是含有四氟化硼離子（BF4-）的有機溶劑。
*1 試制時還制造了負(fù)極采用金屬鋰箔的產(chǎn)品。
電容器電池正極的充放電原理與EDLC相似。充電時，電解液中的負(fù)離子BF4-被吸引到正極的導(dǎo)電性高分子膜，而放電時則由正極釋放出BF4-，并使其向負(fù)極移動（圖2）。與通過鋰金屬氧化物的化學(xué)反應(yīng)來授受電子的LIB極為不同。而且負(fù)極與EDLC不同，通過讓正離子Li+進入負(fù)極材料夾層來進行電子交換。這一點與LIB或LIC相同。

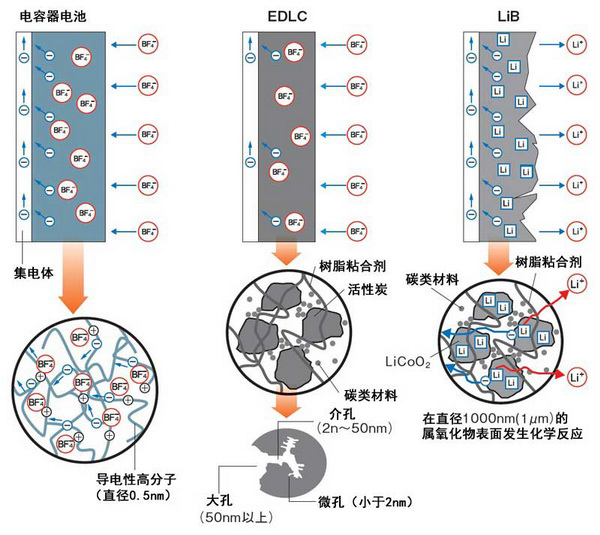

圖2：正極的差別
電容器電池通過讓BF4-進入膜狀導(dǎo)電性高分子內(nèi)部實現(xiàn)了高容量。盡管離子吸附在多孔活性炭表面的EDLC也采用同一原理，但單位體積的容量較小。而且LIB通過鋰金屬氧化物的化學(xué)反應(yīng)來交換電子。該圖由《日經(jīng)電子》根據(jù)Eamex的資料繪制。LIB的電子隨著正極中鋰金屬氧化物的化學(xué)反應(yīng)而移動，因此充放電需要一定時間。而電容器電池或LIC是隨著離子的移動來交換電子的，因此反應(yīng)很快。因而可實現(xiàn)幾分鐘～10分鐘左右的高速充放電。
而且，電容器電池的能量密度遠遠高于LIC的15.20Wh/kg。正如后文將要介紹的那樣，這是因為正極的靜電容量較高。
一般來說，電池或電容器單元的能量與電壓的2次方及靜電容量成正比。單元的靜電容量用正極與負(fù)極靜電容量倒數(shù)之和的倒數(shù)來表示，因此提高正負(fù)極的靜電容量就能提高能量密度。
高能量密度電容器方面，有的LIC已開始實用化。LIC通過預(yù)注入鋰離子來提高負(fù)極的靜電容量。而電容器電池除了這種方法之外，還通過采用導(dǎo)電性高分子提高了正極的靜電容量。而且，電壓為與LIC同等的4V左右。因此，可獲得數(shù)倍于LIC的能量密度。
電容器電池的正極由直徑約0.5nm的超細(xì)導(dǎo)電性高分子變成膜狀之后形成。此次試制的電容器電池單元在作為集電體的30μm厚鋁箔表面生成了50μm厚的導(dǎo)電性高分子膜。由于負(fù)離子可進入并吸附在高分子膜內(nèi)部，因此可獲得較高的靜電容量。
通過采用自主成膜技術(shù)實現(xiàn)
Eamex的瀨和表示，此前也有人提出過將導(dǎo)電性高分子膜作為電極材料的想法，但因無法制作出可用作電極且具有柔軟性的膜，最終未能實用化。Eamex擁有采用電解聚合法*2形成導(dǎo)電性高分子膜的技術(shù)，因此可制作出用作電極的高密度精細(xì)膜。其實，該公司本來就一直開發(fā)使用導(dǎo)電性高分子膜的致動器，因在此過程中發(fā)現(xiàn)這種高分子膜可用作電極材料，于是開發(fā)出了電容器電池。
*2 電解聚合法：通過施加電壓，利用氧化還原反應(yīng)合成物質(zhì)的方法。
瀨和表示，此次的電容器電池在成本方面同樣優(yōu)于LIB。與正極使用鋰金屬氧化物的LIB相比，Eamex公司的導(dǎo)電性高分子膜可采用基于電解聚合法的卷對卷工藝制造。其中，通過采用廉價的聚苯胺（Polyaniline）“大幅降低了成本”（瀨和）。但負(fù)極需要預(yù)先為碳類材料注入鋰離子，這部分需要花費成本。使用金屬鋰時也比LIB使用活性炭造價高。估計進行成本比較時需要綜合考慮這一點。
據(jù)Eamex介紹，該公司已開始向大型電池廠商等提供樣品，這些專業(yè)廠商在評測產(chǎn)品性能時獲得了與該公司同等的結(jié)果。Eamex打算在2011年年內(nèi)建成生產(chǎn)導(dǎo)電性高分子膜的試驗工廠，加緊向電池廠商等樣品供貨用來試制產(chǎn)品的正極材料*3。（記者：吉田 勝，《日經(jīng)制造》）
*3據(jù)Eamex介紹，中國電池廠商也表現(xiàn)出了濃厚的興趣。
