【導讀】現在我家里的大多數照明燈具都采用了LED，其中大部分使用各種形狀和尺寸的白熾燈替代品。不過少數幾個燈使用了純LED設計——特別是白色燈和RGB燈條。這些燈都需要供電及可選的控制器。
請繼續往下讀，我會舉幾個直接從中國經銷商處買燈具作為例子。
案例1：我們的新餐廳墻上有5個壁燈。乍看之下它們都沒問題，但實際上顯得有點蹩腳。我很想用更好的燈換掉它們，但真的一直沒找到合適的。另外，也沒有合理的方式給這些燈增加一個總開關，因此每個燈需要自己的開關，這確實也縮小了選擇的范圍。
我決定嘗試搭建一些面向未來的東西：一個白色的有機玻璃板，后面放LED燈條，并通過觸摸實現亮度的控制。我的計劃是從無到有做一個基于微控制器的觸摸控制器，但在發現市場上的LED觸摸控制器售價不到20美元后我忍不住走了捷徑。
當我第一次構思我的設計時，我想象的是交替顯示冷白和暖白的LED燈條，并且能夠在冷暖之間實現漸變，但我很快否定了冷白燈條的使用(誰想在餐廳中使用冷白光源呢？)。

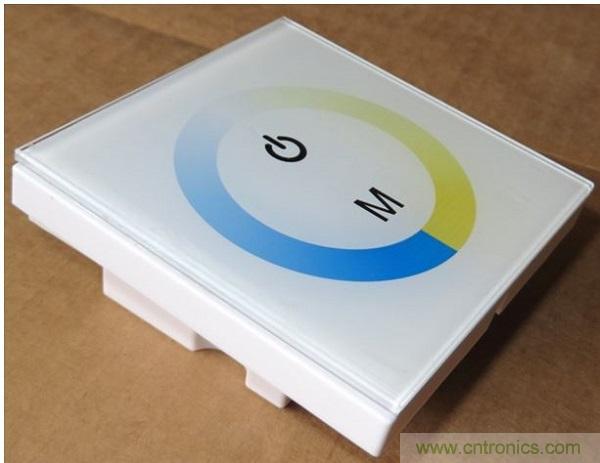

當我在各種類型的單通道和RGB型號中尋找觸摸調光器產品時，很確定地選擇了一個能在冷白和暖白之間漸變的產品。它的成本不超過一個單通道的產品。我還沒有試用，但我敢肯定在這兩個范圍內沒有重疊。如果我真的做了一個雙通道的設計，我就想要能夠讓兩者完全同時點亮。

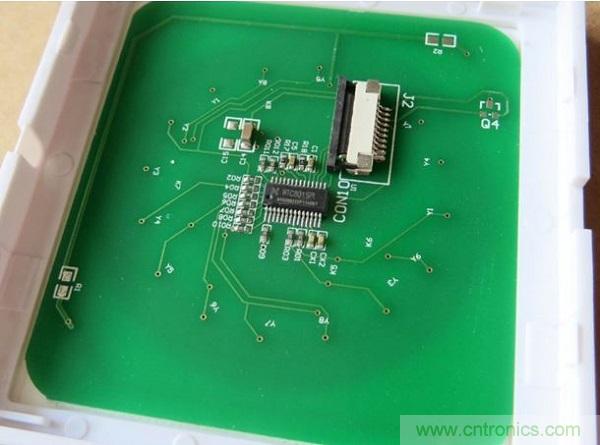

觸摸面板PCB的背面。我沒認出這個IC，封裝上寫的“W1C801SPI”也搜索不到任何信息。

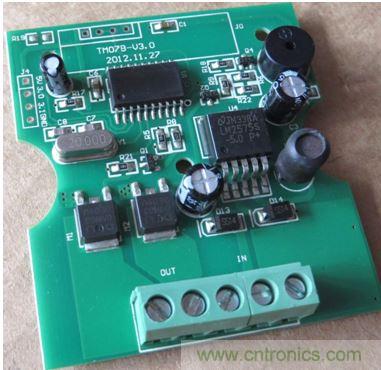

主板的微控制器或ASIC已經被弄模糊了，但通過少量的走線能識別出其基本身份(也許是一個PIC)。
我對U4這個5V 1A的轉換開關感到非常驚訝。可以肯定的是，一個7805就能完全滿足目前的要求！否則如果蜂鳴器太煩人，我一定會拿電烙鐵熔下來。
為了使我的有機玻璃觸摸器設計能夠正常工作，我還需要一個電源。下面是我花4美元換來的東西：

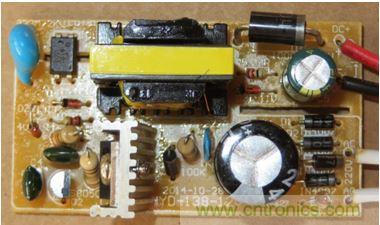

12V、1.5A電源，買來時是帶塑料外殼的。
各位電源專家讀者們：你覺得如何？沒有什么突出優點，因為對我來說太糟糕了，雖然輸入電容只有400V——對于240V輸入來說降額不多。我認為450V器件更常用(12V輸出電容最適合25V電源使用)。

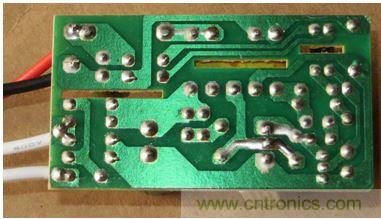

電源的焊接面。
根據一些電路走線，我猜這是一款簡單的反激設計。事實上，上面根本沒有明顯的控制芯片，除非它偽裝為晶體管或光耦。功率晶體管Q1的門級連接到Q2和IC1。
案例2：我的浴缸需要照明。RGB照明最好。為什么？我不知道。我猜是因為我能做到(音視頻架可能需要同樣的處理)。

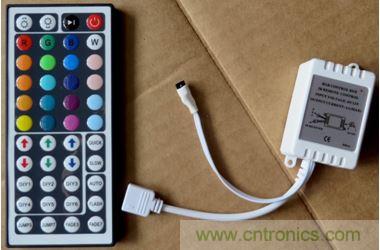

我買的第一款遙控器使用紅外線：
這類產品價格在5美元至10美元之間，取決于遙控器的復雜程度。

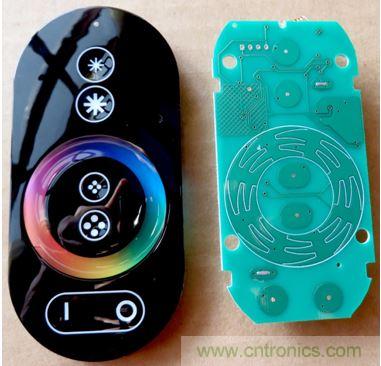

但我無法拒絕這個價格為22美元的時髦的RF(433.92MHz)觸摸控制器：
從上至下：亮度，色度，飽和度(?)，開/關/模式(靜態或動態)。
經過測量發現三節AAA電池有175μA的靜態電流，因此如果幸運的話一組電池可以用一年。

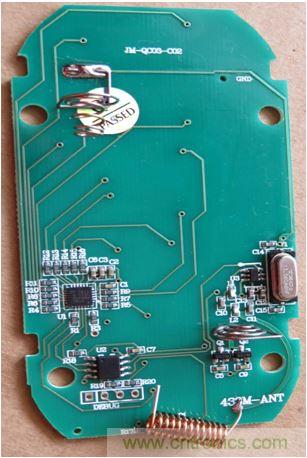

Q1和Q2可能是穩壓器。
U1是賽普拉斯的CapSense控制器，U2是未知的微控制器，U3是射頻發射器。

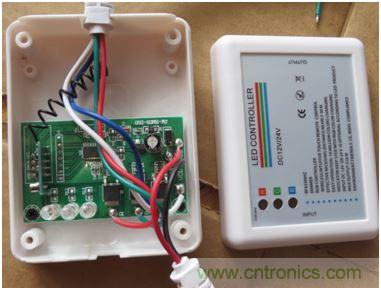

接收器和LED驅動模塊。
在外殼上寫的是216W，這意味著每個通道72W，或6A@12V。稱贊的是，MOSFET有這個處理能力，不過在這種情況下你可能想通過重新布線處理最大18A的總電流。

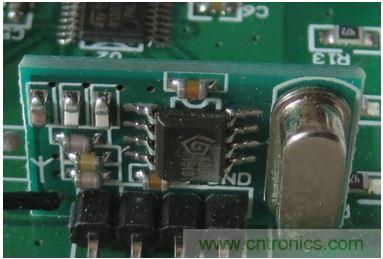

U2可能是意法半導體的微控制器。下面是一張更為清晰的射頻接收器照片：
你能認出這個IC制造商嗎？
我對這款RGB控制器進行了簡略的測試，并使用內置的LED監視輸出。這個控制器工作起來有點奇怪，當選擇顏色時，至多兩個LED點亮。鑒于這個遙控器具有我所謂的飽和度控制功能，這點倒是可以理解。全部三盞LED都亮意味著存在一定量的白光，即<100%的飽和度。這沒問題，但基于某些理由，飽和度控制只在僅一盞LED點亮時才做出響應。另外，當我改變顏色時輸出恢復為100%的飽和度。
好吧，這也許足夠好了。但我還想嘗試紅外遙控，萬一紅外能提供更好的顏色控制呢。請繼續關注我的后續報告！來源：電子技術設計。
