- 討論電容漏泄的測量方法
- 采用電容器漏泄測試系統來測試
電容器是幾乎所有電氣設備上都會用到的主要器件。漏阻是電容器被測試的眾多電氣特征中的一個。漏阻通常被稱為“IR”（Insulation Resistance，絕緣電阻），以“兆歐－微法”表示。在其它情況下，漏泄可能被表示為特定電壓（通常為工作電壓）下的漏泄電流。
電容器的漏泄是通過向電容施加一個固定電壓，并測量產生的電流測得的。漏流將隨時間呈指數衰減，因此在測量電流之前，施加電壓必須達到一個已知的時間周期（保壓時間）。
出于統計目的，必須測試一定數量的電容器來生成有用的數據。為了進行測試，就需要一套自動切換系統。
圖 1所示為一套電容器漏泄測試系統，它采用了Keithley 6517A型靜電計/源、7158型小電流掃描卡和C型開關卡，例如7111-S或7169A。插卡被安裝在7002型開關主機中。

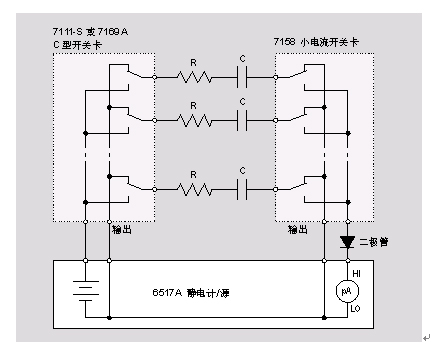

圖 1，電容器漏泄測試系統
在該測試系統中，一組開關（7111-S型或7169A型）被用來向每個電容器施加測試電壓。在常閉位置，電容器的一端被連接到電路LO。當開關觸動時，電容器被連接到電壓源。開關通常是交錯觸動的（例如，間隔2秒），從而在測量漏泄之前，每個電容器均可被充電相同的時間周期。若最大測試電壓為110 V或更低，則可使用7111-S型開關卡；否則，則可使用7169A型開關卡測試高達500 V的電壓。如果必須施加高于500 V的電壓，則應該使用具有相應額定值的開關。
第二組開關（7158型）在經過合適的平穩時間后將每個電容器連接到皮安計。請注意，在電容器被切換至皮安計之前，它是被連接到電路LO的。這樣就使得漏流在其充電器件亦可連續流通。
對于這種應用，單臺儀器提供了電壓源和小電流測量功能。6517A型可顯示電阻或漏流，并可提供高達1000 VDC的電壓，所以特別適合這一應用。
在測試過電容器之后，電壓源應該被設置為零。有時候在將電容從測試夾具上拆除之前，必須使其放電。注意，圖 1中的電容（C）通過繼電器的常閉觸點形成了放電通路。測試序列同步如下：
[page]
靜態——7169A型繼電器為常閉，7158型繼電器為常閉。
施加電壓（保壓時間）——7169A型繼電器連接至常開觸點，7158型繼電器仍然保持常閉。
測量電流——7169A型繼電器仍保持在常開位置，7158型繼電器連接至常開觸點。
放電電容器——7169A型繼電器連接至常閉觸點，7158型繼電器連接至常閉觸點。
由于7169A型C型開關卡上的隔離開關在測量電流期間保持被激勵狀態，所有來自開關卡的任何偏移電流都與測量是無關的。
與電容器串聯的電阻器（R）是本測試系統中的一個重要元件。它限制每個電容器的充電電流，并在電容器發生短路時保護繼電器。此外，該電阻器還限制回饋安培表的交流增益。一般而言，當源電容增大時，噪聲增益也會增大。該電阻器將增益限制為有限值。合理的限值是使RC時間常數為0.5～2秒。與靜電計（pA）的HI端子串聯的正偏二極管也起到限制交流增益的作用。
一個“同軸三柱－BNC”轉換器（7078-TRX-BNC型）被用于將6517A連接到7158型開關卡。電容器通過低噪聲同軸電纜連接到7158型開關卡。可使用絕緣線將7111-S開關卡連接到電容器。7169A型是通過接線頭連接器進行連接。
總結
本文通過對電容漏泄的測量技術的探討，在電容漏泄的測量中，在測量時出于統計目的，必須測試一定數量的電容器來生成有用的數據。為了進行測試，就需要一套自動切換系統。那就是我們所說的電容器漏泄測試系統。本文就系統分析了這個電容器漏泄測試系統的技術參數，讀者從中可以了解到這個系統的相關信息。
