1 引言
科學技術的發展對數據采集系統的采樣速率、分辨率、精度、接口及抗干擾能力等提出越來越高的要求。
AD1871是目前市場上動態范圍、采樣速率和采樣精度等指標都很突出數據的一款24位ADC，它的推出為設計高速、高精度數據采集系統提供了一種較好的解決方案。由于其輸出為串行輸出，當其和MCU直接相連時，會使采樣系統的采樣速率大大降低。
如果MCU的I/O端口的實際最高速率是1MHz(單片機的速率通常是這個數量級)，那么I/O端13傳輸1Bit的最短時間間隔為1μs，當ADl871輸出2路各24Bit時，需要實際串行輸出64Bit，故采樣速率下降為1MHz/64=15.625kHz，這個速率遠遠低于ADl871的96kHz，另外，單片機把64位串行數據再處理為2個24位的并行數據時，速度會進一步降低。
為此，筆者采用現場可編程門陣列(FPGA)設計了ADl871和MCU之間的接口，由FPGA完成對ADl871的控制，并將其輸出的串行數據在FPGA的內部變?yōu)椴⑿袛?shù)據，并行后的數據以8位或12位為一組發給MCU。由于FPGA的實際傳輸速率可以滿足和ADl871的傳輸速率要求，故上述“瓶頸”得以解決。
2 接口設計
2．1 時鐘設計

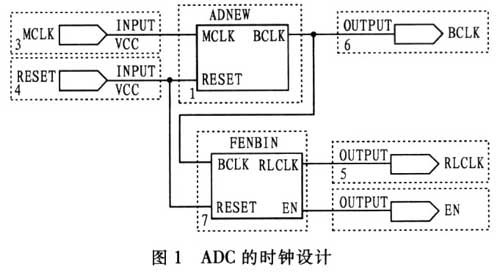

圖1示出A/D轉換器的輸入時鐘設計，MD轉換器工作在從模式下時，需要外部提供RLCLK和BCLK。在主時鐘MCLK的輸入下，通過對MCLK 4分頻得到BCLK的信號，用來作為位數據提取的信號。RLCLK是通過對BCLK的32分頻得到的，用來區分左右通道的數據，同時輸出EN信號作為后續處理的同步信號。
2．2接口設計

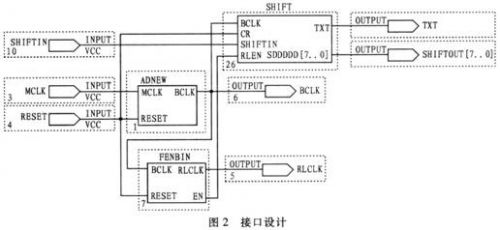

在圖2中，輸入為MCLK(主時鐘)、RESET(啟動信號)和SHIFTIN(A/D輸出數據)，輸出為RL(左右?guī)盘?hào))、BCLK(A/D數據位時鐘)，TXT(并行數據讀取控制)和SHIFTOUT(并行數據輸出)。通過時鐘控制輸出BCLK和 RLCLK到AD1871，AD1871傳出數據SHIFTIN進入SHIFT模塊，SHIFT模塊在正確的位時鐘下讀取SHIFTIN的輸入數據，并進行串，并轉換，之后輸出8位或12位的數據。同時輸出TXT并行數據讀取控制。

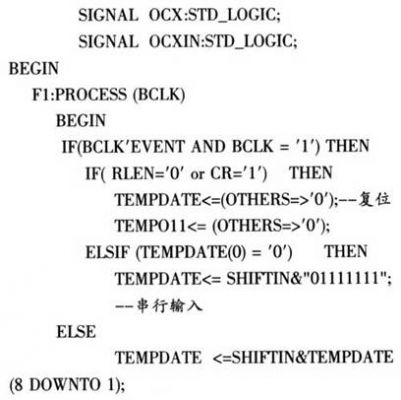

2．3 SHIFT模塊程序
Emity shifill is
PORT(BCLK：IN STD_LOGIC；一輸入的BCLK位信號
CR ：IN STD_LOGIC；--輸入的使能信號
SHIFTIN：IN STD_LOGIC：--AD輸入的串行信號
RLEN：IN STD_LOGIC；--輸入的RLCLK使能，幀對準信號
TXTS：OUT STD_LOGIC；--8位的組信號輸出控制信號
sddddd：OUT STD_LOGIC_VECTOR (7DOWNTO 0)； --8位并行信號輸出)；
end shift11：
architecture Behavioral of shift11 is
SIGNAL TEMPDATE：STD_LOGIC_VEC—TOR(8 DOWNTO 0)；
SIGNAL TEMPO11：STD_LOGIC_VECTOR(7DOWNTO 0)：=“00000000”；
SIGNAL Q：INTEGER RANGE 0 T0 7；
一并行信號計數8位產生一個脈沖；
SIGNAL Q4：INTEGER RANGE 0 TO 3；
--有用信號選擇，選擇32位中的24位；

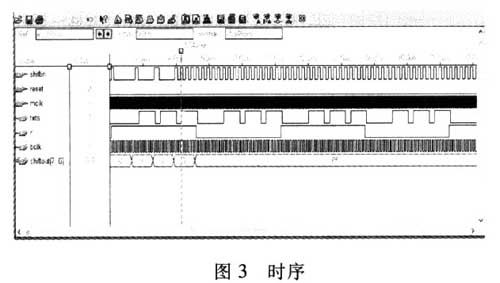

筆者用MaxPlus II對以上設計進行仿真后得到圖3所示的時序圖，完全滿足設計要求，從圖3可以看出串行輸入的數據(shiflin)變成并行的數據(shiftout) 輸出，在此過程中數據延時8個周期，每個txts的上升沿提取數據能保證數據的正確性。因?yàn)閺臄?shù)據的變動到txts的上升沿有400ns，大于FPGA的數據建立時間(25ns~50ns)，可以保證提取數據的正確性。
3 小型采樣系統

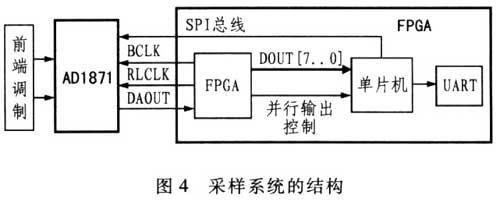

圖4示出采用ADl871構成的采樣系統結構。整個系統在1個FPGA上實現，分為3部分：并轉換模塊；ADC控制和配置；UART通信。
具體的功能是實現ADC的初始化、信號的采集存儲及UART通信。
工作原理是由ADC控制模塊來接收PC的數據，轉發控制數據到ADC，對ADC的工作狀態進行配置。完成后ADC采樣并儲存在FIFO中，通過控制向單片機傳送數據。
從仿真結果看，整個系統的工作正常，說明接口設計的正確性和可行性。
4 結束語
由ADl871構成的數據采集系統具有高分辨率、寬動態范圍、高信噪比等特點，特別適用于高精度數據采集系統。∑-△型ADC具有抗干擾能力強、量化噪聲小、分辨率高、線性度好、轉換速度較高、價格合理等優點，因此越來越多地受到電子產品用戶及設計人員的重視。解決這類ADC的接口問題在實際設計中具有重大意義。筆者設計的接口使單片機從接收數據的困境中解脫出來，大大提高了單片機的采樣速率，原來處理一幀數據需要讀64次，現在只需要6次，在12位輸出的情況下只需要4次，也就是說采用FPGA后單片機的I/O口可以達到1MHz/6=166．66kHz 的采樣速率，大大超過了96kHz的采樣速率，使單片機有時間對數據進行一些處理。
