【導讀】隨著智能手機和平板電腦的電池容量越來越大，對充電器輸出電流的要求已經從以往的200mA~300mA上升至1A或者2.1A，5W的輸出功率已經是目前智能手機充電器的主流規格。在低功耗方面，早在2008年，歐盟委員會的整合性產品政策(EC IPP)即與全球5家OEM共同制定了環保性電池充電器評級體系，空載功耗<30mW的指標被確定為五星級標準，而這已經成為目前手機電源適配器制造商一致的訴求。
除了低功耗，歐盟還一直在推動USB電池充電的統一化進程，最新的規范BCS 1.2版則希望所有出口到歐洲的平板電腦和智能手機都能使用一個USB端口進行充電，這是一個強制化的標準，預計2014年將有90%的移動設備電源適配器符合該標準?；谶@些趨勢，TI不久前發布了其首個空載功耗<30mW的初級側反激式電源控制器UCC28700，以及一款智能USB通用充電端口控制器TPS2511。

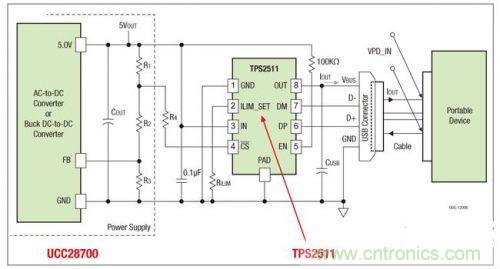

圖題：采用UCC28700和TPS2511的典型USB充電器方案
低功耗充電控制方案及其特性
UCC28700能夠實現更小的方形適配器、無線電源充電站以及其它交流供電設備，TPS2511符合USB電池充電規范1.2版，適用于智能手機或5V平板電腦的充電適配器。據TI半導體事業部業務發展經理程文濤介紹，UCC28700是一款恒壓恒流的反激式PFM(脈沖頻率調制)控制器，而PFM方式是目前初級側控制器最好的做法。UCC28700的待機功耗低于30mW，只需1.5μA的啟動電流，這也是能夠實現空載功耗<30mW的關鍵。由于是初級側調節，所以無需光耦反饋電路，并且其VDD輸入電壓很寬(8V~35V)，遲滯范圍低，IDD待機電流也很低，這使得充電器可以使用更小的VDD電容器(只需要330μF即可)，從而減少了體積和成本。另外，UCC28700的開關頻率很高，使之可以支持更小的變壓器，其滿載時效率為70%~80%。
通用USB充電控制方案及特性
TPS2511是目前市面上唯一一款能夠實現通用USB端口充電的控制器。“某些手機與平板電腦的5W和10W充電器只支持某一品牌的設備，給當前移動用戶帶來很大困擾。消費者購買新移動設備就需要新的充電器，增加家中適配器的數量，最終產生更多的電子垃圾。”程文濤表示，“TPS2511符合USB 電池充電規范1.2版要求，可為系統提供更多充電算法。該產品將電流限制USB電源開關與USB專用充電端口識別電路相整合，可自動檢測USB 2.0及3.0數據線路電壓，并提供正確的電氣特征，安全地為符合相關標準的設備充電。”
TPS2511符合中國電信規范 YD/T1591-2009規定的管理要求,支持特定平板電腦及智能手機的快速充電方案，并且集成了自動檢測功能，能自動切換D+/D-線路連接。還集成了充電電流檢測電路，以及用于補償VBUS壓降的邏輯電平輸出(引腳CS)。TPS2511兼容USB 2.0和3.0的電源要求。TPS2511同時也可用于車輛USB電源充電器、帶有USB端口的AC/DC墻式適配器、便攜式USB充電器等其它USB充電器。
