【導讀】本文淺析了反激式電源的開關過程，著重描述了Mos管關斷前、后的穩態分析，我們分析的主要問題還是在Q1管子在關斷過程中的響應。
反激式電源的開關過程分析
圖1：反激式電源的開關過程分析
我們分析的主要問題還是在Q1管子在關斷過程中的響應。

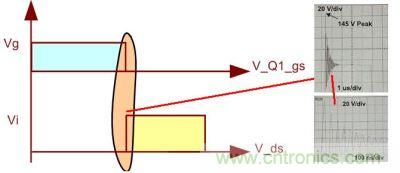

在關斷過程中，如果不考慮加入抑制暫態過程的電路，我們看到的波形將不會是理想的，如下圖所示：
圖2：如果不考慮加入抑制暫態過程的電路，我們看到的波形將不會是理想的

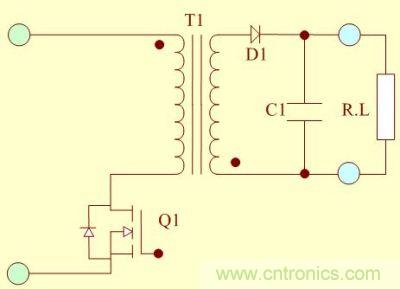

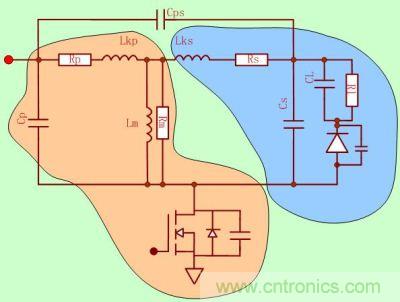

把功率變壓器模型改進模型2帶入其中分析：
圖3：把功率變壓器模型改進模型2帶入其中分析

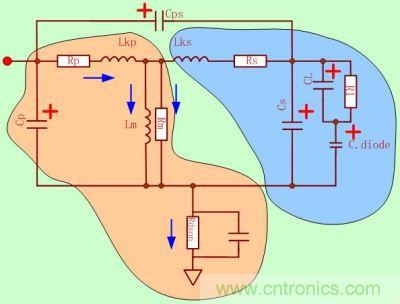

Mos管關斷前的穩態分析：
勵磁電感和漏電感中均儲存能量，同時由于二極管的結電容存在，次級電容上都存在一定的電壓，次級漏感中無電流。
圖4：Mos管關斷前的穩態分析

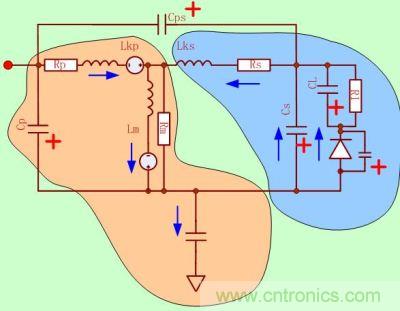

然后我們把Mos管關掉，看下圖：
圖5：Mos管關斷后的穩態分析
上面的過程整理一下：
1.MOS管關斷后,初級電流（勵磁電感和初級漏電感和電源的綜合作用）給MOS輸出電容充電，初級電容，初次級之間電容，次級電容，次級二極管電容，負載電容則開始放電（你可以這樣理解，因為壓差小了，電容放電，也可以理解為反向充電），Mos管DS端電壓是上升的（這里可以認為是上面所涉及的分布參數之間的諧振，這個電路的Q之很小的），此時的電壓可以認為是線性上升的。
注意此時的次級的二極管是沒有導通的，因為DS端電壓比較小。

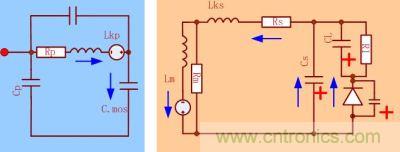

2.當DS端電壓上升，次級的電壓達到輸出電壓（這是客觀存在的，因為我們要保證輸出電壓的穩定）+整流管的電壓后,如果沒有次級漏感，次級回路就導通了，因此DS端電壓會繼續上升，當克服了次級漏感的影響后，次級電流開始上升，在這個時候勵磁電感的能量由于有更小的阻抗通路，從初級來看，初級電流會減小。
圖6：當DS端電壓上升，次級的電壓達到輸出電壓
3.這個時候起決定性作用的就變成了初級漏感，它不能耦合到次級上沒有小的阻抗通路，因此初級漏電感就和Mos管輸出電容之間和初級電容之間諧振，電壓形成幾個震蕩（如果沒有吸收和clamped電路這個過程會持續很久）。

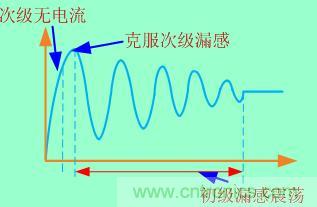

初級漏感電流是初級電流的一部分，因此伴隨著初級漏感電流的下降的是次級電流的上升，如果沒有clamped電路，電流的下降會非常快，如果加入clamped電路等于把這個過程拉長，電壓應力也就減小了。
圖7：加入clamped電路等于把這個過程拉長，電壓應力也就減小了
