【導讀】隔離式偏壓電源電路見得很多，但是零件少、簡單又便宜的隔離式偏壓電源電路你見過多少？看看美國的羅伯特考曼出品的隔離式偏壓電源電路吧：用最少零件、最簡單及最便宜的方法，針對閘極驅動、隔離感測與通訊電路特別設計。
用最少零件、最簡單便宜的方法，針對閘極驅動、隔離感測與通訊電路，設計隔離式電源供應電路。輸入電壓較低，壓差小于5%。

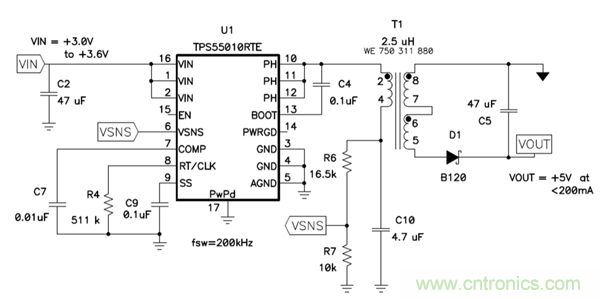

史上最簡單隔離式偏壓電路
FET圖騰柱輸出會供應電感電容濾波器，通過分壓器及誤差放大器負輸入調節濾波器輸出。誤差放大器控制FET的負載周期，讓DC電壓維持在感測點。
C6 的電壓相當于負載率 (duty factor) 乘以輸入電壓。和降壓功率級一樣，電感的伏秒 (voltage-second) 必須等于零。但此電路在電感加入一個耦合繞組 (coupled winding) ，并且使用二極管修正低位 FET 啟動時所反射的電感電壓。由于這段期間的電感電壓等于輸出電壓，因此電路的輸出將獲得調節。不過一次側及二次側的電壓降幅差異將降低調節的效果。在此電路中，負載的電壓調節將受到二極管 D1 正向電壓降幅的影響，若將二極管改換成 FET，即可提升負載調節的效果。
在導通時間內，電路狀況相當良好，大部份的電流都流入耦合電感T1的磁化電感，使C6充電。輸出電容C3則供應負載電流。不過，在關閉期間，兩個電容將透過電感的耦合繞組平行放置。這兩個電容具有不同的電壓，只有回路中的寄生組件會限制兩者之間的電流。這些寄生組件包括這兩個電容的ESR、耦合電感的繞組電阻、低位MOSFET與二極管的阻抗，以及耦合電感的漏損電感。
