【導讀】本文介紹了一款可調直流電源電路的設計原理圖，以穩壓三端可調集成塊為核心元件。該可調直流電源可滿足9種不同的輸出電壓，文中對電路圖進行了詳細的講解，一起來看看這款九檔可調直流電源電路是如何實現的。
九檔可調直流電源主要是由穩壓三端可調集成塊(m31)為核心元件，LM317可調端接有三極管VT，可調用電位器RP及電阻R3 R10，可以滿足輸出所需9種不同的電源電壓。
制作時，變壓器T可能利用12寸黑白電視機的電視機的電源變壓器。亦可自行繞組，采用GEB22828硅鋼片一次線圈用 0.7MM漆包線繞組158匝，這樣變壓器二次輸出電壓為25V交流電壓。

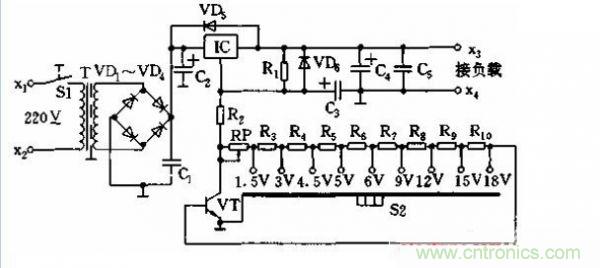

圖：九檔可調直流電源電路設計原理圖
穩壓部分IC采用LM317穩壓集成電路，通過撥動S2，可以再輸出端X3,X4得到固定的九檔直流電壓。如果調整電位器RP，則可以在0至24V之間任意選擇。圖中R3至R10之值僅供參考。
另外，為避免使用過程中轉換開關S2出現暫時斷開或接觸不良，導致輸出電壓過高而損壞負載，這里設置了一只三極管VT。
