【導讀】在礦燈蓄電池充電時，綠色充電指示燈點亮;充滿電后，充電指示燈自動熄滅;在蓄電池極性接反時，黃色指示燈點亮，可避免蓄電池過充電或因極性接反而造成不必要的損失。
電路工作原理
該礦用充電指示器電路由電阻器R1～R5、發(fā)光二極管Ⅴ和熔斷器FU組成，如圖所示。

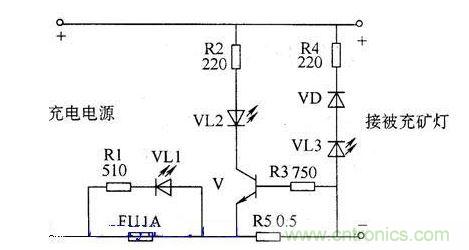

圖 礦用充電指示器電路
蓄電池充電時，V導通，VL2點亮。當蓄電蓄電池極性連接正確時，VL3不發(fā)光。若蓄電池極性接反時，則VL3點亮，發(fā)出黃色警告信號。
當某種原因(例如蓄電池內部短路)使熔斷器FU熔斷時，VL1點亮。
元器件選擇
R1～R4均選用1/4W金屬膜電阻器;R5選用27的線繞電阻器。
VD選用1N4007型硅整流二極管。
VL1～VL3均選用φ5mm的高亮度發(fā)光二極管。
V選用58050型硅NPN晶體管。
