【導讀】電子設備的工作都要靠直流電源，晶體管以及集成電路的工作都要靠直流電源供電。直流電的方法由穩壓電源和干電池兩種。直流穩壓電源能夠?qū)?20V的交流電轉化成穩定的直流電。本文主要講述經典集成直流穩壓電源電路的設計過程及原理。
穩壓電源的輸出電壓一般是根據儀器設備的需要而定的，有的儀器設備同時需要幾種不同的電壓。單獨的穩壓電源，其輸出電壓在一定的范圍內可以調節，當調節范圍較大時，可分幾個檔位。因此，需要將交流電通過電源變壓器變換成適當幅值的電壓，然后才能進行整流等變換，根據需要，變壓器的次級線圈一般都為兩組以上選用合適的變壓器將220V±10%的高壓交流電變成需要的低壓交流電，要滿足電源功率和輸出電壓的需要，變壓器選用應遵循以下原則：
(1)在220V±15%情況下應能確保可靠穩定輸出。一般工程上變壓、整流和濾波后的直流電壓可以按下面情況確定：
一是要考慮集成穩壓電路一般是要求最小的輸入輸出壓差；二是要考慮橋式整流電路要消耗兩個二極管正向?qū)ǖ膲航担蝗且粲幸欢ǖ挠嗔俊］敵鲭妷哼^高會增加散熱量，過低會在輸出低壓時不穩定，由此來確定直流電壓。
(2)變壓器要保留20%以上的電流余量。
整流是將正弦交流電變成脈動直流電，主要利用二極管單向?qū)щ娫韺崿F(xiàn)，整流電路可分為半波整流、全波整流和橋式整流。電源多數采用橋式整流電路，橋式整流由4個二極管組成，每個二極管工作時涉及兩個參數：
一是電流，要滿足電源負載電流的需要，由于橋式整流電路中的4個二極管是每兩個交替工作，所以，每個二極管的工作電流為負載電流的一半；二是反向耐壓，反向電壓要大于可能的最大峰值。
(1)電流負載ID>?I1
(2)反向耐壓為變壓器最高輸出的峰值VD> V2.
濾波
濾波的作用是將脈動直流濾成含有一定紋波的直流電壓，可使用電容、電感等器件，在實際中多使用大容量的電解電容器進行濾波。

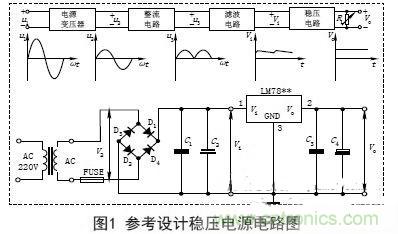

圖中C2和C4為低頻濾波電容，可根據實驗原理中的有關公式和電網變化情況，設計、計算其電容量和耐壓值，選定電容的標稱值和耐壓值以及電容型號(一般選取幾百至幾千微法)。
C1和C3為高頻濾波電容，用于消除高頻自激，以使輸出電壓更加穩定可靠。通常在0.01μF~0.33μF范圍內。
(1)低頻濾波電容的耐壓值應大于電路中的最高電壓，并要留有一定的余量；
(2)低頻濾波電容C2選取應滿足：C2≥RL1(3~5)2T;
RL為負載電阻，T為輸入交流電的周期。對于集成穩壓后的濾波電容可以適當選用數百微法即可；
( 3 )工程上低頻電容C 2也可根據負載電流的值來確定整流后的濾波電容容量，即：
C2≥(IL/50mA)×100uF.
[page]
穩壓
經過整流和濾波后的直流電壓是一個含有紋波并隨著交流電源電壓的波動和負載的變化而變化的不穩定的直流電壓，電壓的不穩定會引起儀器設備工作不穩定，有時甚至無法正常工作。為此在濾波后要加穩壓電路，以保障輸出電壓的平穩性。穩壓方式有分立元件組成的穩壓電路和集成穩壓電路。
分立元件組成的穩壓電路的穩壓方式有串聯穩壓、并聯穩壓和開關型穩壓等，其中較常用的是串聯穩壓方式。
(1)串聯穩壓電路

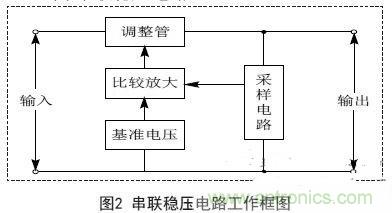

串聯穩壓電路工作框圖如圖2所示，它由采樣電路、基準電壓電路、比較放大電路和調整電路組成。
隨著集成工藝技術的廣泛使用，穩壓電路也被集成在一塊芯片上，稱為三端集成穩壓器，它具有使用安全、可靠、方便且價格低的優點。
三端穩壓器按輸出電壓方式可分為四大類：
①固定輸出正穩壓器7800系列，如7805穩壓值為+5V.
②固定輸出負穩壓器7900系列。
③可調輸出正穩壓器LM117、LM217、LM317及LM123、LM140、LM138、LM150等。
④可調輸出負穩壓器L M 1 3 7、L M 2 3 7、LM337等。
直流穩壓電源一般都要加裝保險和散熱片
保險是用來保證電源安全工作的重要器件，保險能實現在電源輸出短路或超載時自動切斷電路，從而保證電源的安全。散熱片作用是對集成穩壓電路進行散熱，確保集成穩壓器工作時溫度不超過標準值。
