如何處理程控電源多路正/負輸出電壓的連接?
發布時間:2015-03-03 責任編輯:sherryyu
【導讀】有位朋友提到個電源的接地問題。 這是一個非常好的問題。 就著這個問題,本文來談一下電源的正、負電壓?jiǎn)栴}。也就是來教教大家如何處理程控電源多路正/負輸出電壓的連接?
幾乎任何程控電源的輸出兩端都是浮地和隔離的,為了避免共模干擾,都會有很大的接地阻抗。而電源的外殼是接地的, 其內部與電源插頭上的接地線相連接
但在很多應用中, 被測件是接地的, 而且有時會要求多路供電, 如一個控制系統, 需要3路供電: +5V, +15V, 和 -15V。 如果你手邊有一臺3路輸出的電源, 那怎么接線呢?
首先, 我們說, +5V 也好, -15V也好, 都是相對于接地(0V)的。 因此, 電源和被測件需要共同的接地點,這樣每一路的輸入輸出都是以地為參考。 再?gòu)?qiáng)調一次, 這個接地點應該是干凈的接地,而不能與大型設備的地接在一起。 由一個非常簡單的方法驗證這個地線的質量, 就是利用一臺手持?jǐn)?shù)字萬用表, 測量地線和零線直接的電壓。 正常情況下, 這個電壓在5-10V, 最理想的是在2V左右, 但不可能是0V。

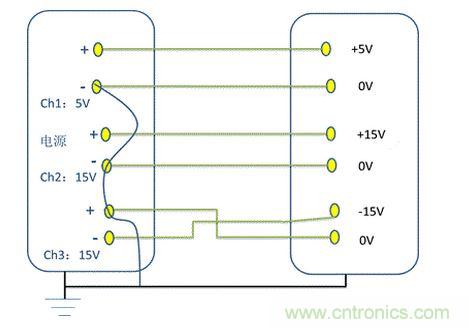

圖 1 就是這個實例。 我們用1臺3路輸出的電源, 將電壓分別設為5V, 15V和15V輸出。 將5V和其中一路15V的負端短路, 并與另外一路15V輸出的正端短接后, 接在電源的地線上, 再將被測件的地線與電源的地線共地連接。 這樣, 在負載端, 就可以得到3路的供電, 即 +5V,+15V和 -15V。
