【導讀】工程師在進行電源變壓器的設計和制作時，或根據設計要求的不同選擇不同的繞制方式，尤其是高頻電源變壓器的設計和繞制更加嚴謹。本文就簡介了高頻電源變壓器的兩種三明治繞法，新人工程師都來借鑒一下吧。
三明治繞法在電源變壓器的制作過程中是一種比較常見的基礎繞法，跟三明治的做法一樣，這種繞法就是在繞制時遵循兩層夾一層的原則來制作的。高頻變壓器三明治繞法可以減少變壓器的漏感，而減少漏感帶來的好處是電壓尖峰會降低，使MOSFET的電壓應力降低，還可以改善EMI。由于在初級中間加入了一個次級繞組，變壓器初級的層間電容也就相應的得到了減少，寄生振蕩也就隨之降低。由此可見這種繞法的好處還是挺多的。由于被夾在中間的繞組不同，三明治又分為兩種繞法，即初級夾次級，次級夾初級。下面我們來分別介紹。

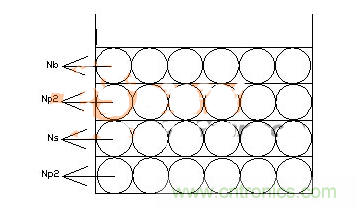

首先我們來看第一種常見的高頻電源變壓器繞法，即初級夾次級的繞法。這種繞法在平時的實際操作過程中也被叫做初級平均繞法，其繞法的演示圖如下圖圖1所示。
圖1
在使用這種初級平均繞法進行電源變壓器的繞制時，其具體繞制過程如上圖圖1所展示的樣子，操作順序為Np/2-Ns-Np/2-Nb。在實際使用時，采用初級平均繞法有量大的優點這樣有利于初次級的耦合，減少漏感。同時，采用這一繞法還有利于繞線的平整度。最后一個好處是，供電繞組電壓變化受次級的負載影響較小，更穩定。當然了，這一繞法也有一些缺點，由于初次級有兩個接觸面，繞組耦合電容比較大。

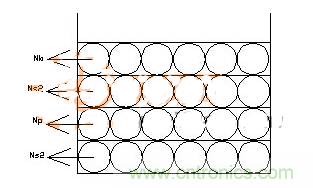

接下來我們來看一下高頻電源變壓器的第二種三明治繞法，次級夾初級的繞法。這一繞法有時候也被叫做次級平均繞法，其繞制原理圖如下圖圖2所示，當使用這一繞制方法進行電源變壓器的繞制時，繞制順序為Ns/2-Np-Ns/2-Nb。當輸出是低壓大電流時，一般采用此種繞法居多。
圖2
采用次級平均繞法進行高頻電源變壓器的繞制時，最大的一個優勢就在于，采用這種辦法繞制的電源變壓器在運行時可以有效降低銅損引起的溫升。由于輸出是低壓大電流，因此銅損對導線的長度較為敏感，繞在內側的Ns/2可以有效較少繞線長度，從而降低此Ns/2繞組的銅損及發熱。外層的Ns/2雖說繞線相對較長，但是基本上是在變壓器的外層，散熱良好，因此其本身的溫度也不會太高。除此之外，工程師使用這種電源變壓器的繞制方式，還可以有效減少初級耦合至變壓器磁芯高頻干擾。由于初級遠離磁芯，次級電壓低，故引起的高頻干擾也就相對較小了。
