相信許多上學的小朋友們都知道學校澡堂的按時間收費的不公平性，洗澡又不是打電話，好不合理！而按流量收費就基本是公平了好多，于是乎，有DIY大神在飲水機上做了實驗，真的是奇思妙想無極限！快來看看吧！
IC卡的特點：
a、存儲容量大。磁卡的存儲容量大約在200個字符；IC卡的存儲容量根據型號不同，小的幾百個字符，大的上百萬個字符。
b、安全保密性好，不容易被復制，IC卡上的信息能夠隨意讀取、修改、擦除，但都需要密碼。
c、CPU卡具有數據處理能力。在與讀卡器進行數據交換時，可對數據進行加密、解密，以確保交換數據的準確可靠；而磁卡則無此功能。
d、使用壽命長,可以重復充值。
e、IC卡具有防磁、防靜電、防機械損壞和防化學破壞等能力，信息保存年限長，讀寫次數在數萬次以上。
設計思路：
首先讀取IC卡，將IC卡存儲的信息顯示出來，如果顯示成功，則打開電磁閥，開啟外部中斷計數脈沖，根據脈沖個數進行相應的扣款操作。比如每10個脈沖扣相應的金額，完成扣款后同時返回余額，并顯示出來。寫一個上位機對姓名，錢包，學號等進行更改。
設計材料：
2個EHY射頻卡讀寫模塊 串口協議 用于讀寫射頻卡
2個STC12C5A60S2單片機 選他是因?yàn)槭请p串口，并且速度還不
繼電器
控制電磁閥
若干三極管 8050 8550
若干驅動蜂鳴器，繼電器，LED
2個7805穩壓
2個12864液晶
2個流量計：一熱一冷（熱的是銅材質的）
2個電磁閥：一熱一冷（熱的是銅材質的）

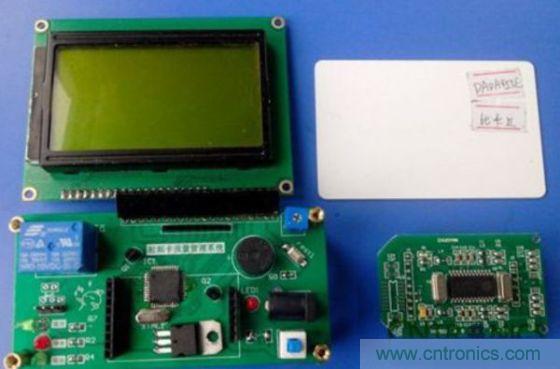

先來個全家福！
[page]

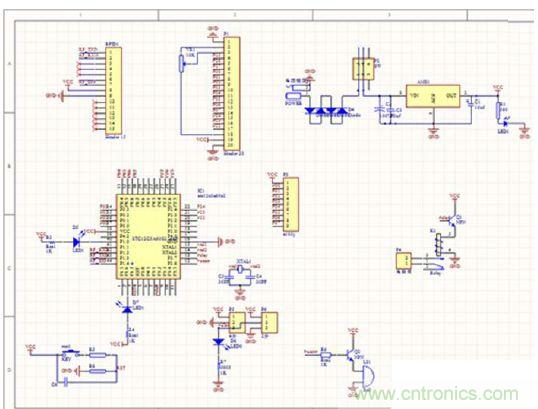

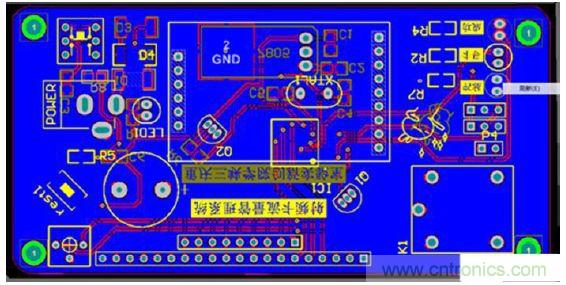

原理圖以及PCB圖
首先設計電路圖，I/O口其實沒幾個。
圖里面的錯誤：
1、驅動繼電器的三極管大家用8050，
2、PCB上，液晶倒數第二腳沒接VCC，導致液晶有數據不顯示，后來發現，原理圖里面沒接，可以重畫。
[page]
驅動12864

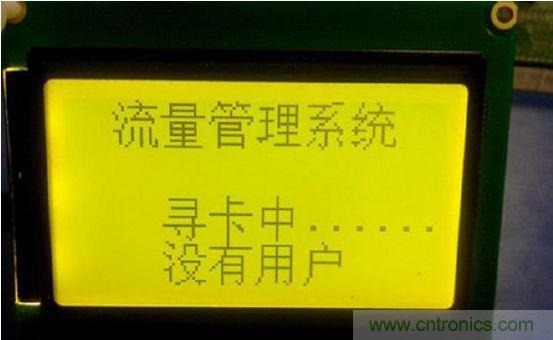

沒有用戶，等待模式。

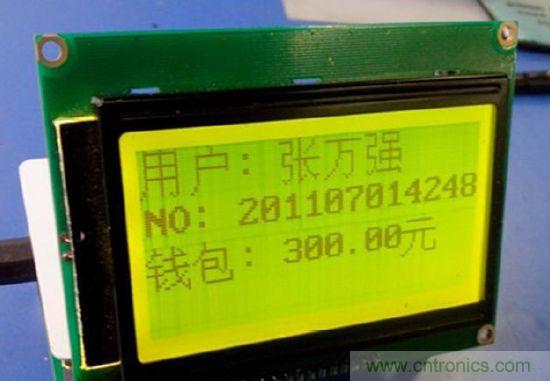

讀到卡，顯示姓名，學號，錢包。

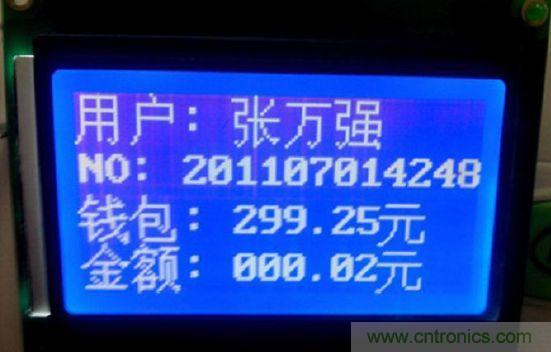

隨著流量計脈沖個數增長，單片機進行計費，同時進行扣款操作，操作完畢顯示當前余額。

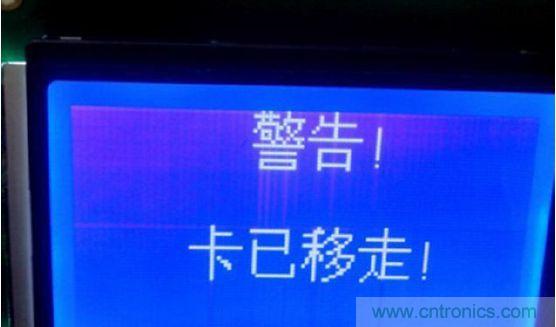

用戶移走卡，蜂鳴器長鳴一聲，提示卡已經移走。
[page]

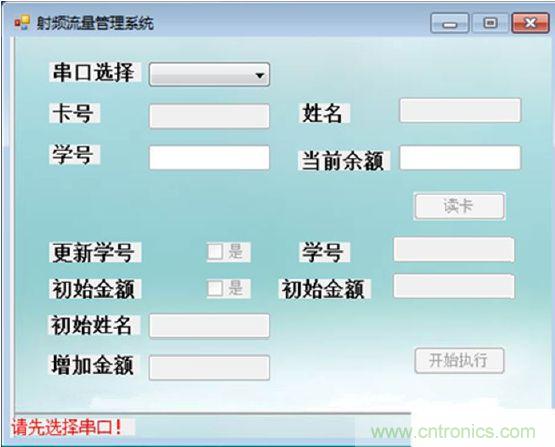

上位機用C#寫語言編寫。沒選擇串口前所有的都是灰色，標示不可操作。

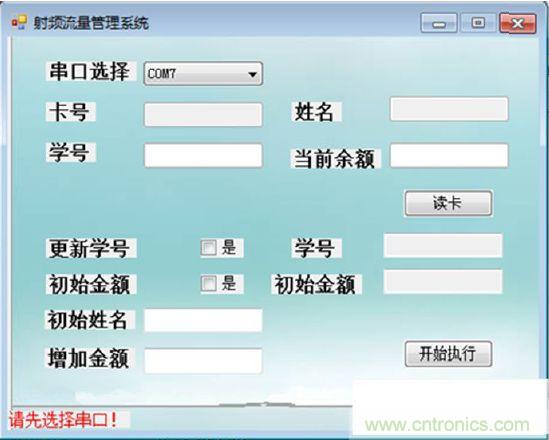

選擇串口后，按鈕可操作，更改框可以進行改寫。

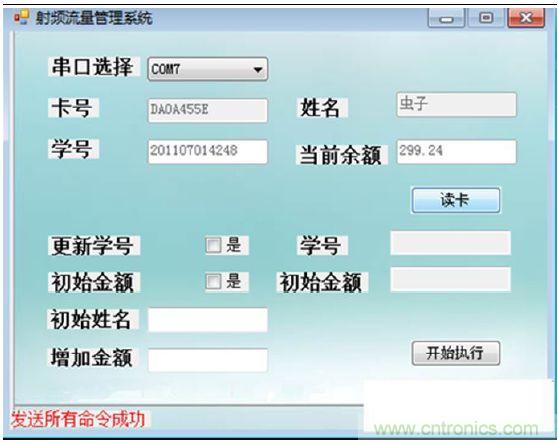

單擊讀卡按鈕后的顯示。
[page]
程序部分詳情請戳：http://www.tiangongcn.com/rf-dl/1168

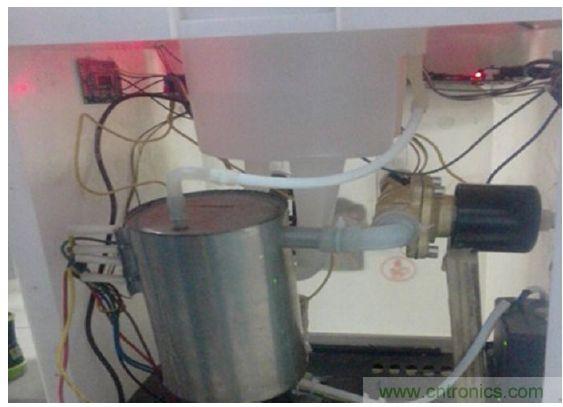

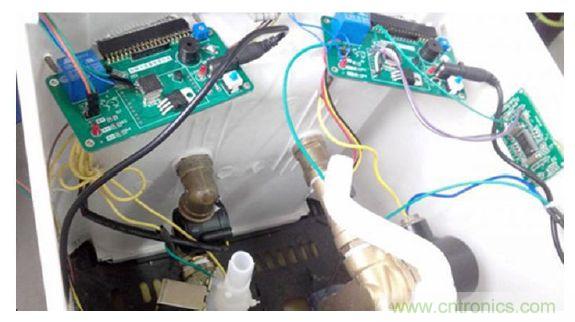

接上控制系統，那個小的就是射頻卡讀寫模塊。

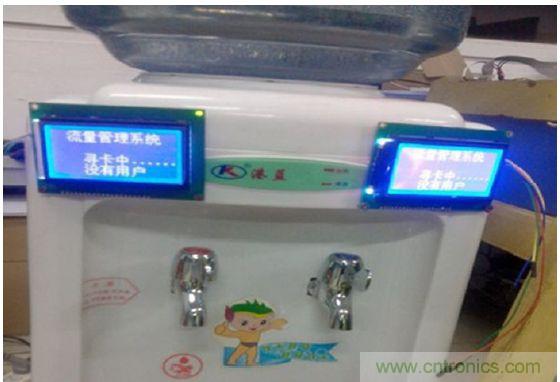

最后就是這個樣子。
當然也有不足和缺陷，有什么好的建議，希望大家多多提出，共同討論！
