【導讀】當我們對整個電路原理分析好以后，就可以開始對整個電路進行布局布線，這一期，給大家介紹一下布局的思路和原則。
1、首先，我們會對結構有要求的器件進行擺放，擺放的時候根據導入的結構，連接器得注意1腳的擺放位置。

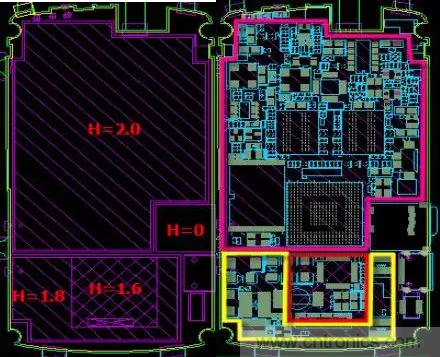

2、布局時要注意結構中的限高要求。

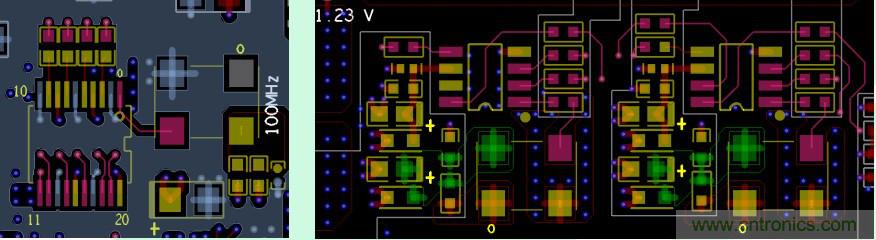

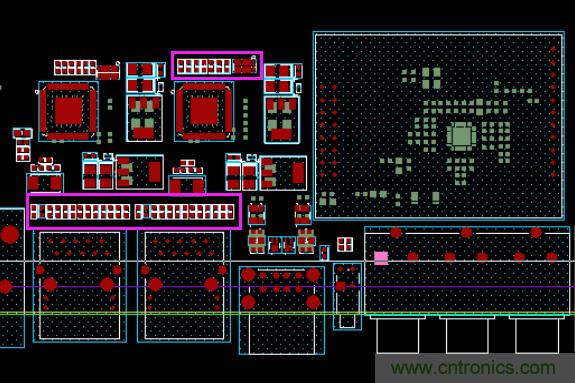

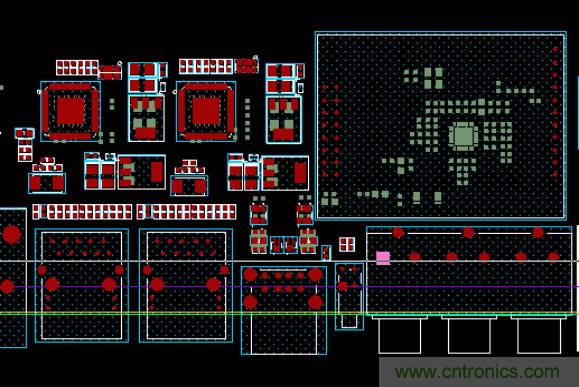

3、 如果要布局美觀，一般按元件外框或者中線坐標來定位（居中對齊）。

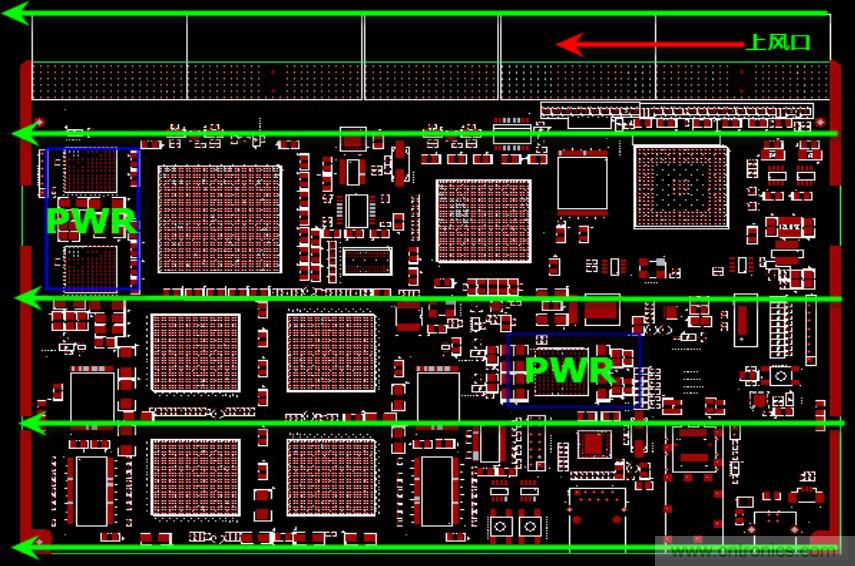

4、 整體布局要考慮散熱。

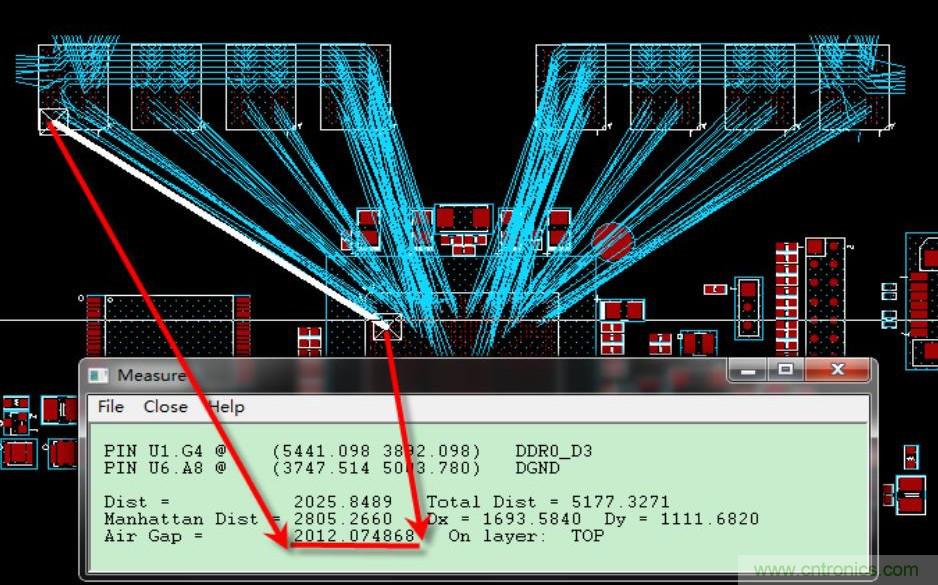

5、 布局的時候需要考慮好布線通道評估、考慮好等長需要的空間。

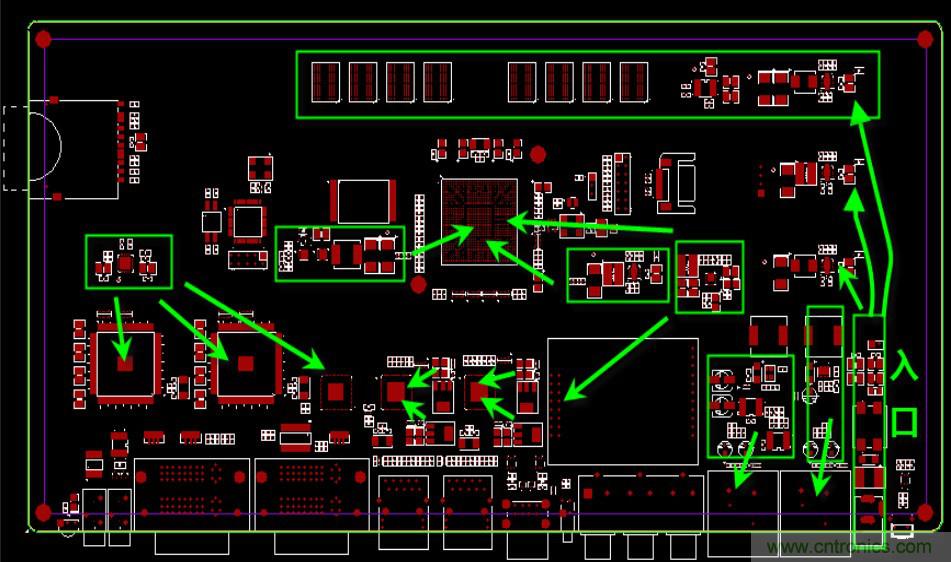

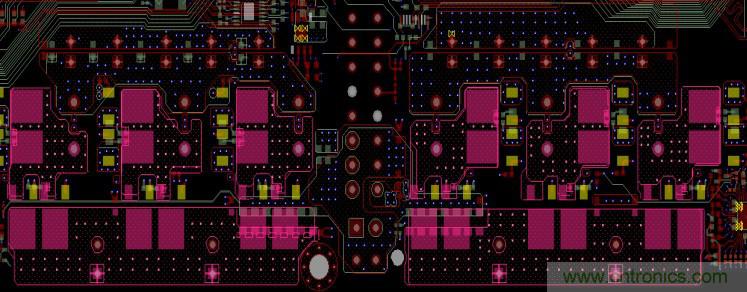

6、 布局時需要考慮好電源流向，評估好電源通道。

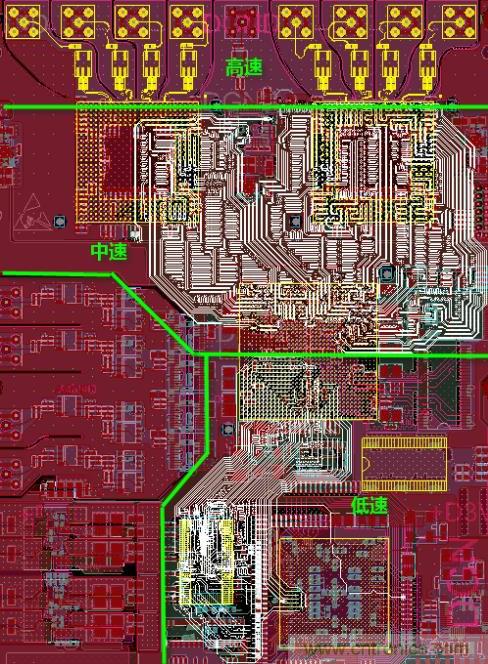

7、 高速、中速、低速電路要分開。

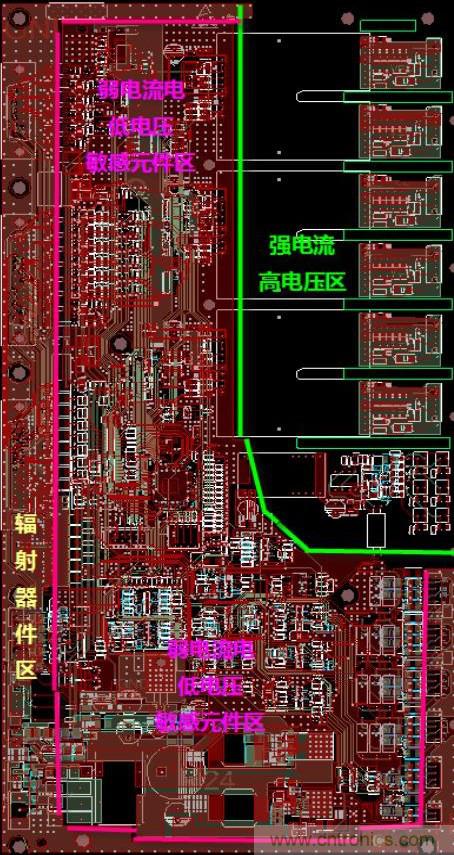

8、強電流、高電壓、強輻射元器件遠離弱電流、低電壓、敏感元器件。

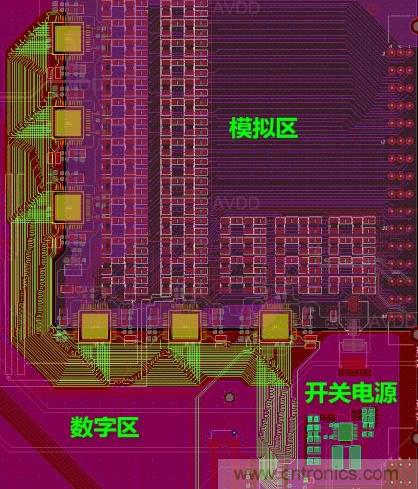

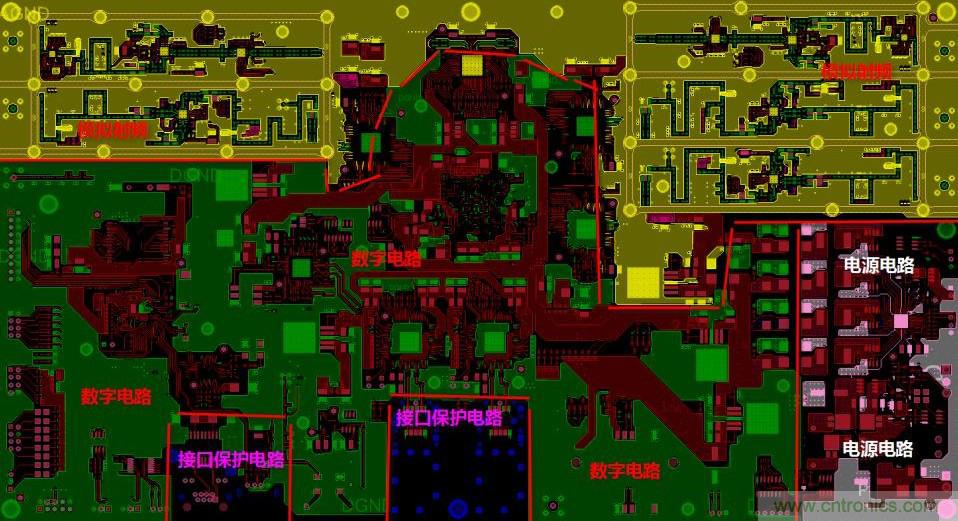

9、 模擬、數字、電源、保護電路要分開。
10、 接口保護器件應盡量靠近接口放置。
11、 接口保護器件擺放順序要求：
（1）一般電源防雷保護器件的順序是：壓敏電阻、保險絲、抑制二極管、EMI濾波器、電感或者共模電感，對于原理圖 缺失上面任意器件順延布局；

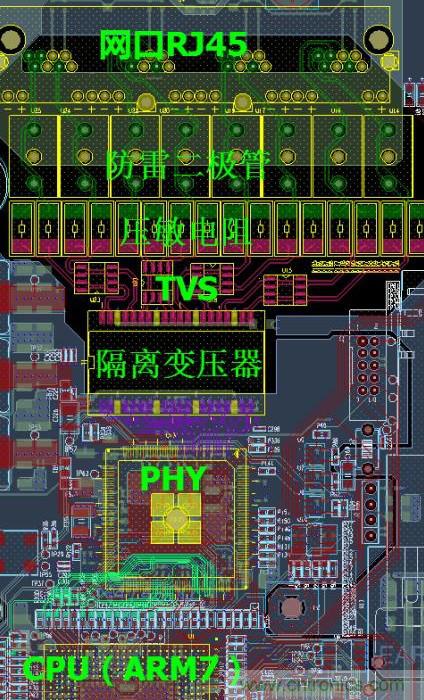

（2）一般對接口信號的保護器件的順序是：ESD(TVS管)、隔離變壓器、共模電感、電容、電阻，對于原理圖缺失上面任意器件順延布局；嚴格按照原理圖的順序（要有判斷原理圖是否正確的能力）進行“一字型”布局。

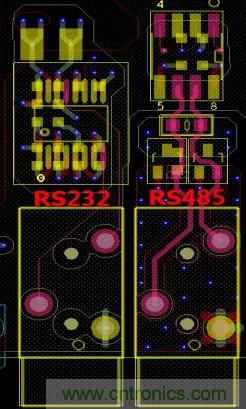

12、電平變換芯片（如RS232）靠近連接器(如串口)放置。
13、 易受ESD干擾的器件，如NMOS、 CMOS器件等，盡量遠離易受ESD干擾的區域（如單板的邊緣區域）。
14、 時鐘器件布局：
（1）晶體、晶振和時鐘分配器與相關的IC器件要盡量靠近；
（2）時鐘電路的濾波器(盡量采用“∏”型濾波)要靠近時鐘 電路的電源輸入管腳；
（3）晶振和時鐘分配器的輸出是否串接一個22歐姆的電阻；
（4）時鐘分配器沒用的輸出管腳是否通過電阻接地；
（5）晶體、晶振和時鐘分配器的布局要注意遠離大功率的元器件、散熱器等發熱的器件；
（6）晶振距離板邊和接口器件是否大于1inch。
15、開關電源是否遠離ADDA轉換器、模擬器件、敏感器件、時鐘器件。

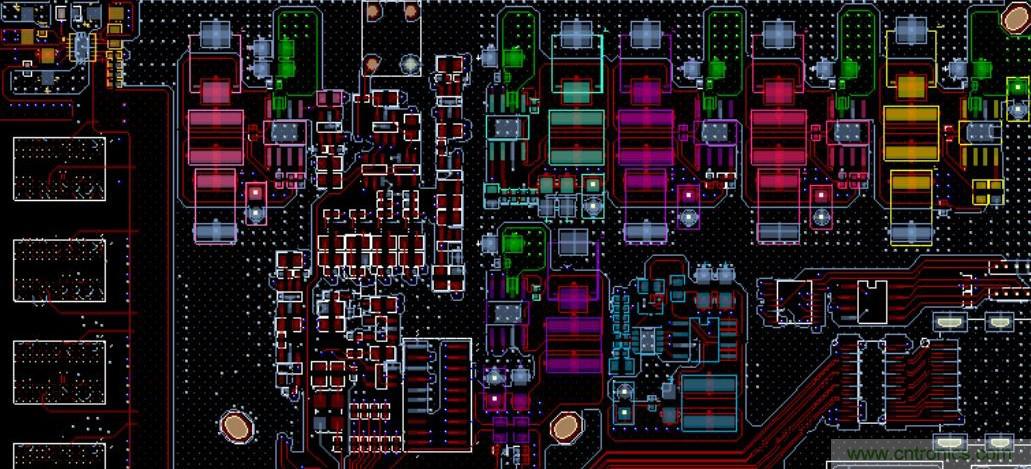

16、開關電源布局要緊湊，輸入輸出要分開， 嚴格按照原理圖的要求進行布局，不要將開關電源的電容隨意放置。
17、 電容和濾波器件 ：

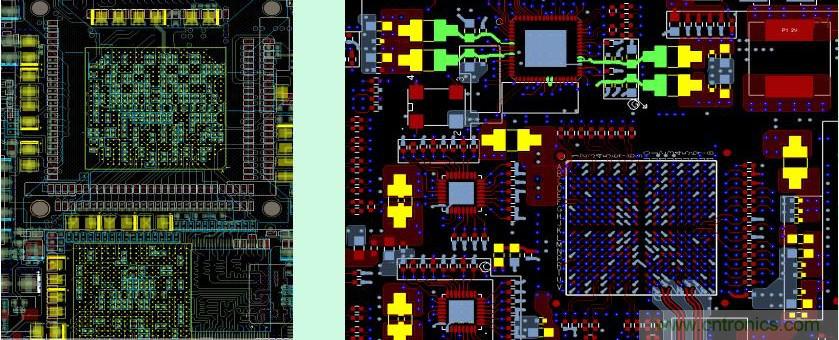

（1）電容務必要靠近電源管腳放置，而且容值越小的電容要越靠近電源管腳；
（2）EMI濾波器要靠近芯片電源的輸入口；
（3）原則上每個電源管腳一個0.1uf的小電容、一個集成電路一個或多個10uf大電容，可以根據具體情況進行增減；
