大規模數據中心、企業服務器或電信交換站使得功耗快速增長，因此高效AC/DC電源對于電信和數據通信基礎設施的發展至關重要。但是，電力電子行業中的硅MOSFET已達到其理論極限。同時，近來氮化鎵(GaN)晶體管已成為能夠取代硅基MOSFET的高性能開關，從而可提高能源轉換效率和密度。為了發揮GaN晶體管的優勢，需要一種具有新規格要求的新隔離方案。
GaN晶體管的開關速度比硅MOSFET要快得多，并可降低開關損耗，原因在于：
●柵極電容和輸出電容更低。
●較低的漏源極導通電阻(RDS(ON))可實現更高的電流操作，從而降低了傳導損耗。
●無需體二極管，因此反向恢復電荷(QRR)低或為零。
GaN晶體管支持大多數包含單獨功率因數校正(PFC)和DC-DC部分的AC/DC電源：前端、無電橋PFC以及其后的LLC諧振轉換器（兩個電感和一個電容）。此拓撲完全依賴于圖1所示的半橋和全橋電路。

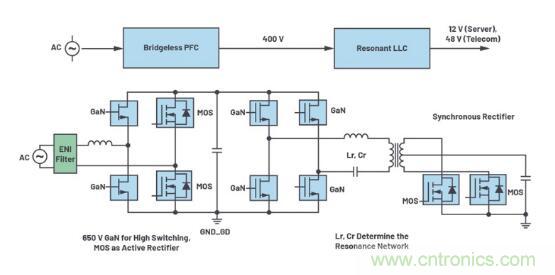

圖1. 適合電信和服務器應用的典型AC/DC電源。
如果將數字信號處理器(DSP)作為主控制器，并用GaN晶體管替換硅MOSFET，就需要一種新的隔離技術來處理更高的開關頻率。這主要包括隔離式GaN驅動器。
典型隔離解決方案和要求
°UART通信隔離
從以前的模擬控制系統轉變?yōu)镈SP控制系統時，需要將脈寬調制(PWM)信號與其他控制信號隔離開來。雙通道ADuM121可用于DSP之間的UART通信。為了盡量減小隔離所需系統的總體尺寸，進行電路板組裝時使用了環氧樹脂密封膠。小尺寸和高功率密度在AC/DC電源的發展過程中至關重要。市場需要小封裝隔離器產品。
°PFC部分隔離
與使用MOS相比，使用GaN時，傳輸延遲/偏斜、負偏壓/箝位和 ISO柵極驅動器尺寸非常重要。為了使用GaN驅動半橋或全橋晶體管，PFC部分可使用單通道驅動器ADuM3123，LLC部分則使用雙通道驅動器ADuM4223。
°為隔離柵后的器件供電

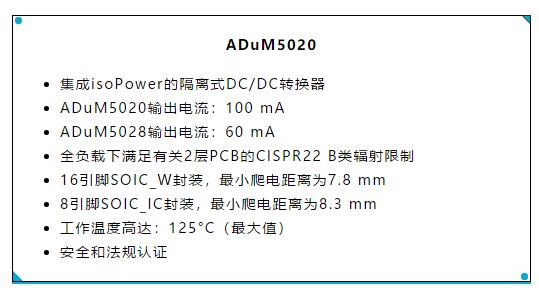

ADI的 isoPower®技術專為跨越隔離柵傳輸功率而設計，ADuM5020緊湊型芯片解決方案采用該技術，能夠使GaN晶體管的輔助電源與柵極的輔助電源相匹配。
隔離要求
為了充分利用GaN晶體管，要求隔離柵極驅動器最好具有以下特性：
●最大允許柵電壓<7 VV
●開關節點下dv/dt>100 kV/ms ，CMTI為100 kV/μs至200 kV/μs
●對于650 V應用，高低開關延遲匹配≤50 ns
●用于關斷的負電壓箝位(–3 V)
有幾種解決方案可同時驅動半橋晶體管的高端和低端。關于傳統的電平轉換高壓驅動器有一個傳說，就是最簡單的單芯片方案僅廣泛用于硅基MOSFET。在一些高端產品（例如，服務器電源）中，使用ADuM4223雙通道隔離驅動器來驅動MOS，以實現緊湊型設計。但是采用GaN時，電平轉換解決方案存在一些缺點，如傳輸延遲很大，共模瞬變抗擾度(CMTI)有限，用于高開關頻率的效果也不是很理想。與單通道驅動器相比，雙通道隔離驅動器缺少布局靈活性。同時，也很難配置負偏壓。表1對這些方法做了比較。

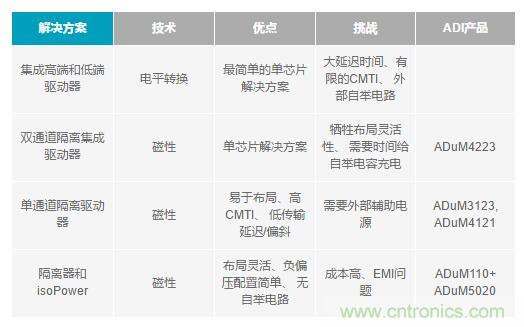

表1. 驅動GaN半橋晶體管不同方法的比較

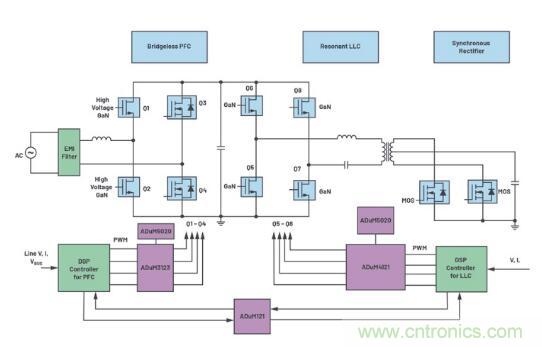

圖2. 在isoPower器件中實現UART隔離和PFC部分隔離，需要采用iso技術及其要求。
對于GaN晶體管，可使用單通道驅動器。ADuM3123是典型的單通道驅動器，可使用齊納二極管和分立電路提供外部電源來提供負偏壓（可選），如圖3所示。

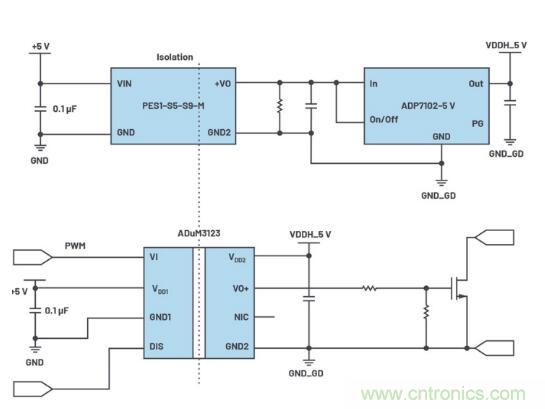

圖3. 用于GaN晶體管的單通道、隔離式isoCoupler驅動器。
°新趨勢：定制的隔離式GaN模塊
目前，GaN器件通常與驅動器分開封裝。這是因為GaN開關和隔離驅動器的制造工藝不同。未來，將GaN晶體管和隔離柵驅動器集成到同一封裝中將會減少寄生電感，從而進一步增強開關性能。一些主要的電信供應商計劃自行封裝GaN系統，構建單獨的定制模塊。從長遠來看，用于GaN系統的驅動器也許能夠集成到更小的隔離器模塊中。如圖4所示，ADuM110N (等微型單通道驅動器（低傳輸延遲、高頻率）和isoPower ADuM5020設計簡單，可支持這一應用趨勢。

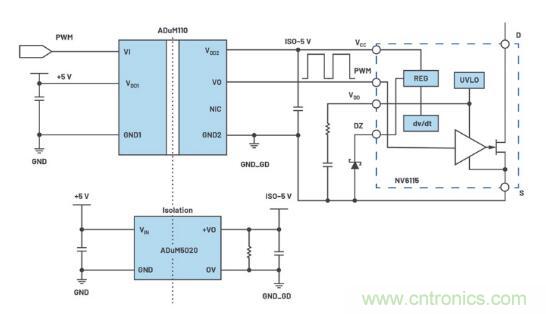

圖4. iCoupler ADuM110N和 isoPower ADuM5020非常適合Navitas GaN模塊應用。
結論
與傳統硅基MOSFET相比，GaN晶體管具有更小的器件尺寸、更低的導通電阻和更高的工作頻率等諸多優點。采用GaN技術可縮小解決方案的總體尺寸，且不影響效率。GaN器件具有廣闊的應用前景，特別是在中高電壓電源應用中。采用ADI的iCoupler®技術驅動新興GaN開關和晶體管能夠帶來出色的效益。
