【導讀】時序一直都是相對復雜的，而DDR2和DDR3時序設計時還有個叫derating的東西，暈！什么是derating呢？簡而言之就是對建立保持時間基準值的修正。
以DDR3信號為例，在JEDEC規范中規定了一個建立保持時間的基準值（圖1），還有就是derating值（圖2），兩者之和就是所需的建立保持時間。
由圖2表格中可以看到derating的取值是與data，strobe的slew rate有關，還和判斷門限有關的。這個怎么理解呢？

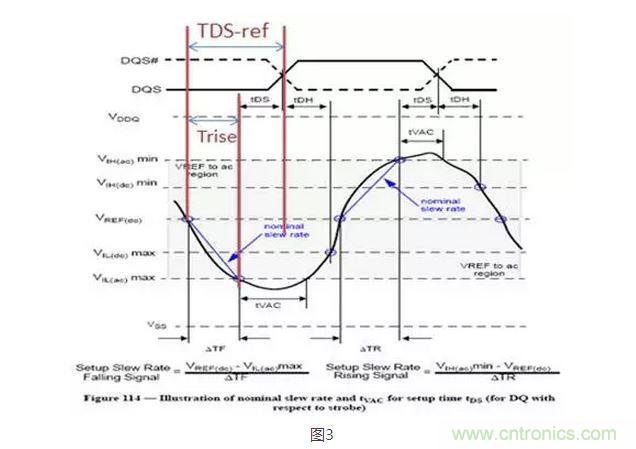

如圖3，建立時間等于TDS-ref（在ref處的建立時間）減去Trise（Vref到VIH AC的時間）。規范中的基準值是預減去了這個Trise的，這個預減去的值是特定slew rate為1V/ns時的值，若判斷門限是AC175，則預減去175ps。請?jiān)倏磮D2，當slew rate等于1V/ns時，derating為0，不需要調整；當slew rate大于1V/ns（更快）時，從Vref到Vih(ac)所需的時間就少，預減多了，要補回來，所以取值為正；當slew rate小于1V/ns（更慢）時就預減少了，所以取值為負。從圖2中的取值關系推導出取值公式為Derating @AC175 = 175ps - 175mV/SR，大家可以代入計算一下試試。如果判斷門限是AC150或其他都可以套用。而保持時間是DC門限，其公式為Derating @DC100 = 100ps - 100mV/SR。

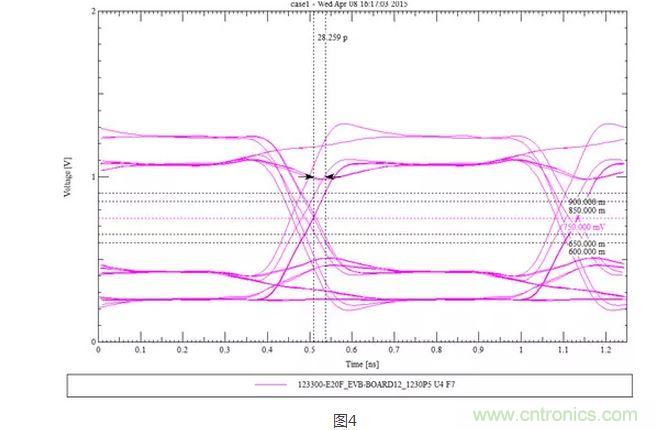

下圖是1600Mbps的DDR3信號，判斷門限AC150，跑出來的波形一量5V/ns。JEDEC的derating表最大到2v/ns,咋辦？
簡單，可以用上面的公式計算出derating值，但上述公式只適用于>1v/ns的情況。然后和基準值相加得到總的建立保持時間，如下表，總共所需的建立保持時間的總和是255ps。這樣就可以準確的估算時序裕量了。

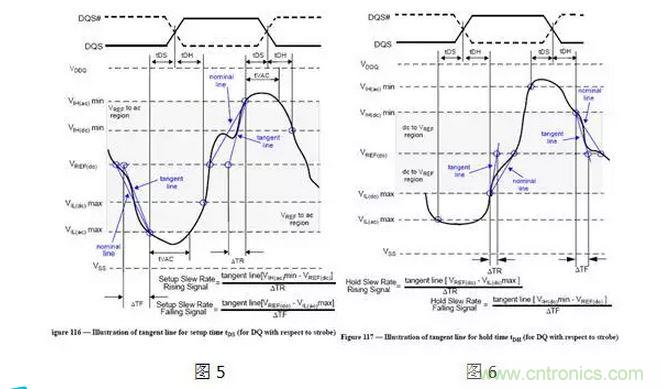

當我們的上升沿，下降沿單調性差時，我們該如何確定slew rate呢？JEDEC規范中定義了normal slew rate和tangent slew rate，如圖5，圖6。
問題來了：到底是選normal slew rate還是tangent slew rate，為什么？
