【導讀】在實驗測試過程中，我們常遇到這樣的情況：雖然設計工程師在設備電源線上接了電源濾波器，但是該設備還是不能通過＂傳導騷擾電壓發射＂測試，工程師懷疑濾波器的濾波效果不好，不斷更換濾波器，仍不能得到理想的效果。
在實驗測試過程中，我們常遇到這樣的情況：雖然設計工程師在設備電源線上接了電源濾波器，但是該設備還是不能通過＂傳導騷擾電壓發射＂測試，工程師懷疑濾波器的濾波效果不好，不斷更換濾波器，仍不能得到理想的效果。
分析設備超標的原因，不外乎以下兩個方面：
設備產生的騷擾太強
設備的濾波不足
對于第一種情況，我們可以通過在騷擾源處采取措施，降低騷擾的強度，或者增加電源濾波器的階數，提高濾波器對騷擾的抑制能力來解決。對于第二種情況，除了濾波器自身性能不好以外，濾波器的安裝方式對它的性能影響也很大。這一點往往是被設計工程師忽視的。
在很多測試中，我們通過更改濾波器的安裝方式就能使設備順利通過測試。
下面是一些常見的濾波器錯誤安裝方式對濾波器性能影響的實例。
輸入線太長

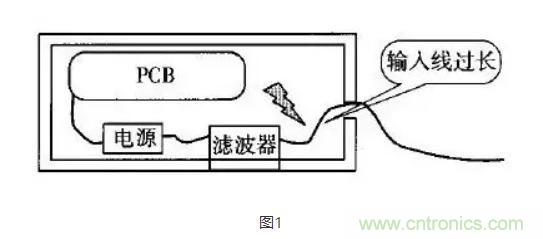

許多設備的電源線進入機箱后，經過很長的導線才接到濾波器的輸入端。例如，電源線從機箱后面板輸入，走行到前面板的電源開關，又回到后面板接到濾波器。或者濾波器的安裝位置距離電源線入口較遠，造成引線太長（如圖1所示）。
由于電源入口到濾波器輸入端的引線過長，設備產生的電磁騷擾通過電容性或電感性耦合，重新耦合到電源線上，而且騷擾信號的頻率越高，耦合越強，造成實驗失敗。
平行走線

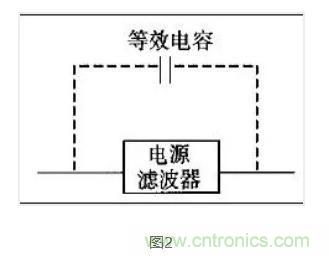

有的工程師為了使機箱內部的走線美觀，常常把線纜捆扎在一起，這對電源線是不允許的。如果把電源濾波器的輸入輸出線平行走線或捆扎在一起，由于平行傳輸線之間存在分布電容，這種走線方式相當于在濾波器的輸入輸出線之間并聯了一個電容，為騷擾信號提供了一條繞過濾波器的路徑，導致濾波器的性能大幅下降，頻率很高時甚至失效（如圖2所示）。等效電容的大小與導線距離成反比，與平行走線的長度成正比。等效電容越大，對濾波器性能的影響越大。
接地和殼體
這種情況也比較普遍。許多工程師安裝濾波器時，濾波器的殼體和機箱之間搭接不良（有絕緣漆）；同時，使用的接地線較長，這將導致濾波器的高頻特性變壞，降低濾波性能。
由于接地線較長，在高頻時導線的分布電感不能忽視。如果濾波器搭接良好，干擾信號可以通過殼體直接接地。如果濾波器的殼體和機箱之間搭接不良，相當于濾波器的殼體（地）與機箱之間存在一個分布電容，這將導致濾波器高頻時接地阻抗較大，尤其在分布電感和分布電容諧振的頻率附近，接地阻抗趨于無窮。

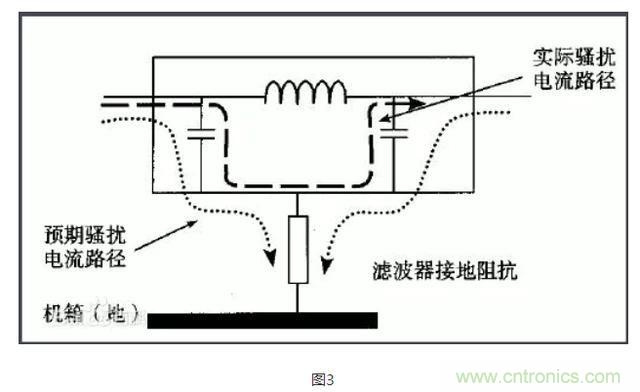

濾波器接地不良對濾波器性能的影響：由于濾波器接地不良，接地阻抗較大，有一部分騷擾信號能通過濾波器（如圖3所示）。為了解決搭接不良，應把機箱上的絕緣漆刮掉，保證濾波器殼體和機箱有良好的電氣連接。
在這種安裝方式下，濾波器的殼體和機殼接觸良好，可堵住電源線在機箱上的開口，提高機箱的屏蔽性能；另外，濾波器的輸入輸出線之間有機箱屏蔽相隔離，消除了輸入輸出線之間的騷擾耦合，保證濾波器的濾波性能。
