【導讀】首先先了解這些東西，然后再去分析，切入點首先要對，不能說拿著圖就瞎分析，追求個大概，這種看似比一般人知道稍微多點，又不能定量分析的狀態很常見。就好比在學校，除了學霸，學渣的另外一種存在，叫做學酥，表面看起來很學霸，但一碰就掉渣渣。
開關電源功率電路分析要點：
1.電容的電壓不能突變，電感的電流不能突變；
2.流經電容的電流平均值為零，電感兩端電壓的平均值為零；
3.理想變壓器電壓與匝數成比且同名同極性，電流與匝數成反比且點進點出；
4.電容恒流充電的公式為C*ΔU=I*T，電感恒壓儲能的公式為L*ΔI=U*T；
5.變壓器與電感的伏秒積必須平衡。
首先先了解這些東西，然后再去分析，切入點首先要對，不能說拿著圖就瞎分析，追求個大概，這種看似比一般人知道稍微多點，又不能定量分析的狀態很常見。就好比在學校，除了學霸，學渣的另外一種存在，叫做學酥，表面看起來很學霸，但一碰就掉渣渣。
碎片化的學習是無效的，有時間的話，建議大家多做思維導圖，構建好知識體系。

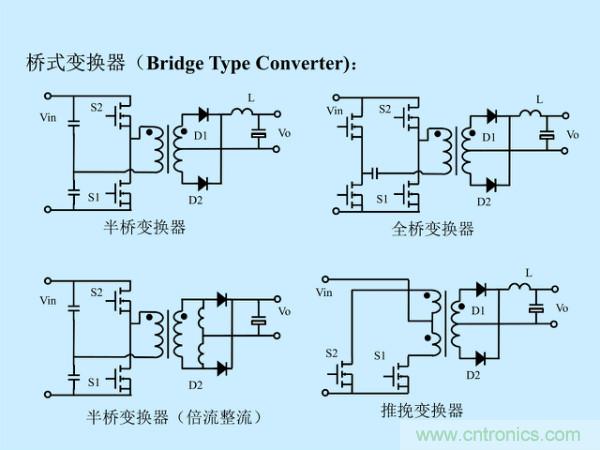

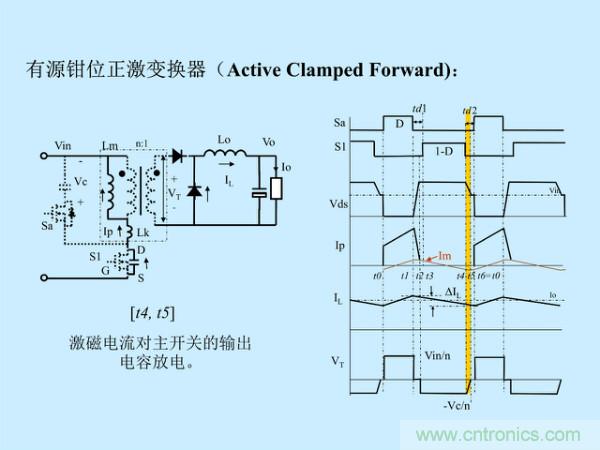

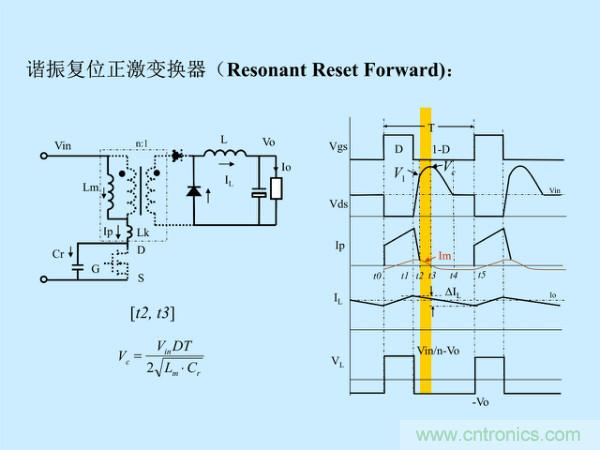

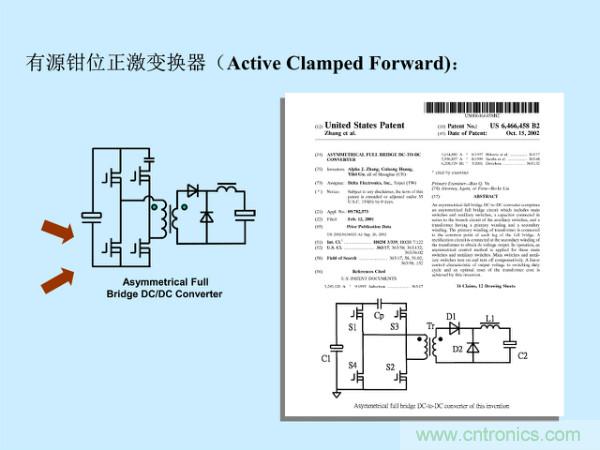

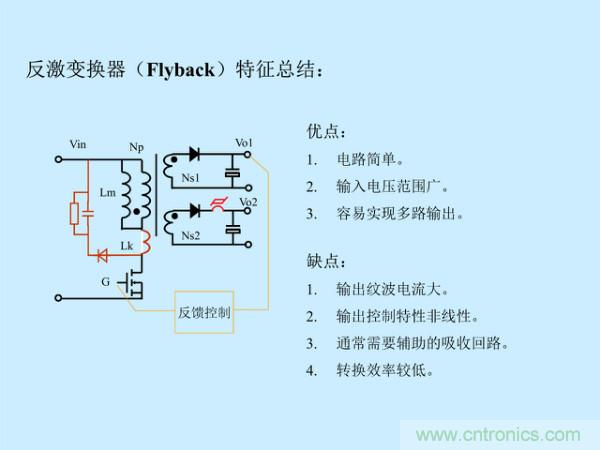

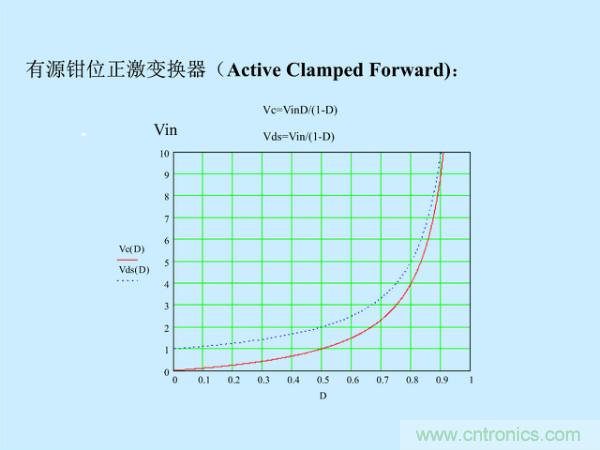

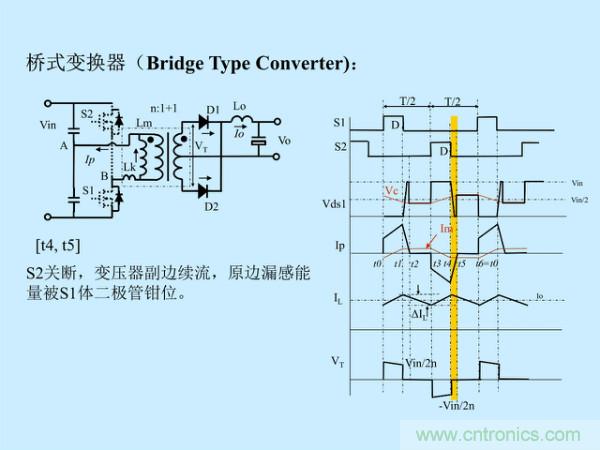

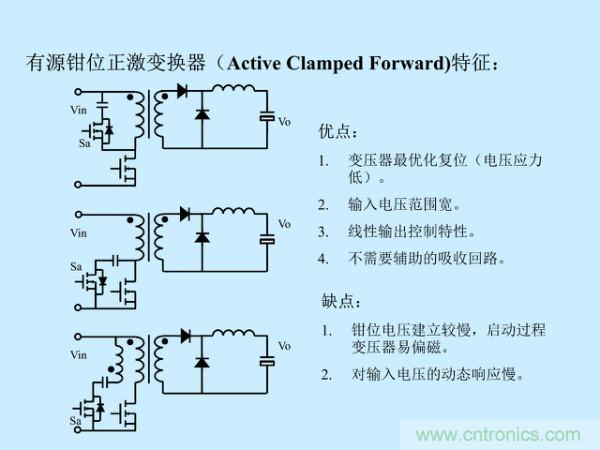

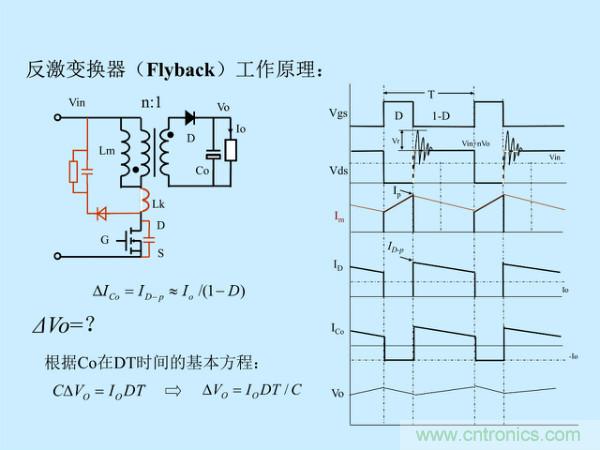

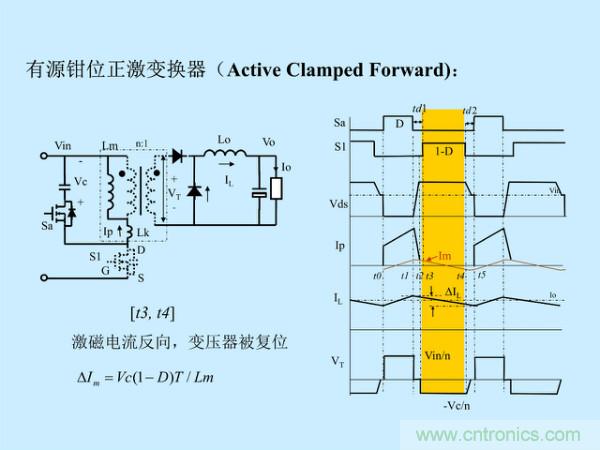

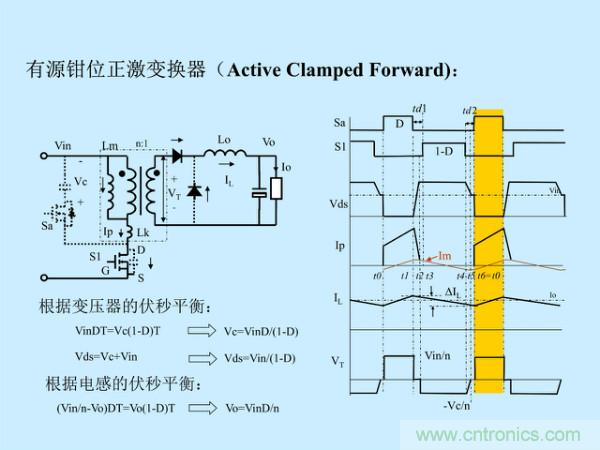

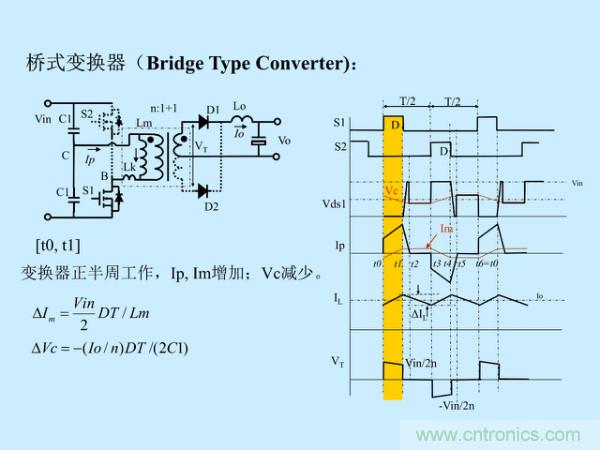

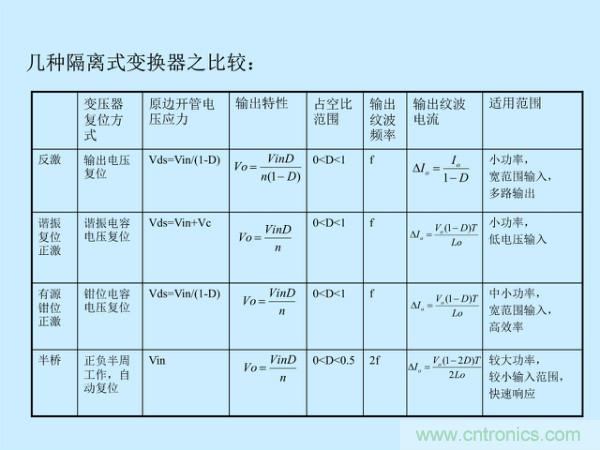

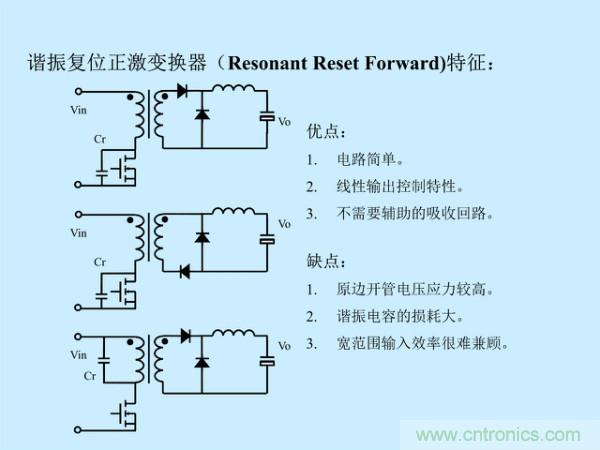

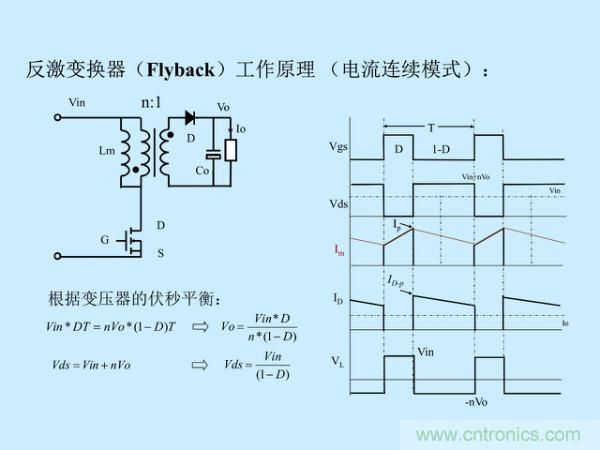

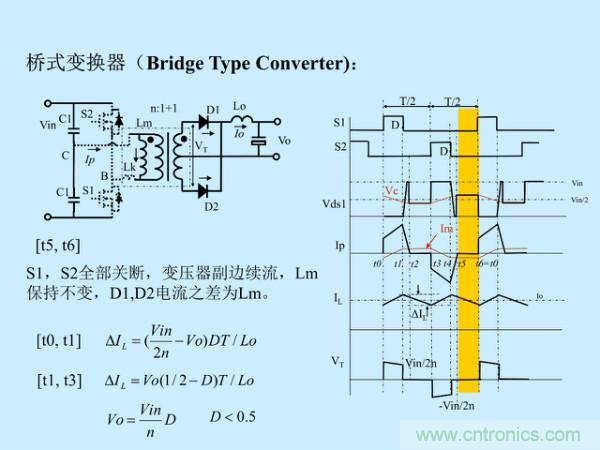

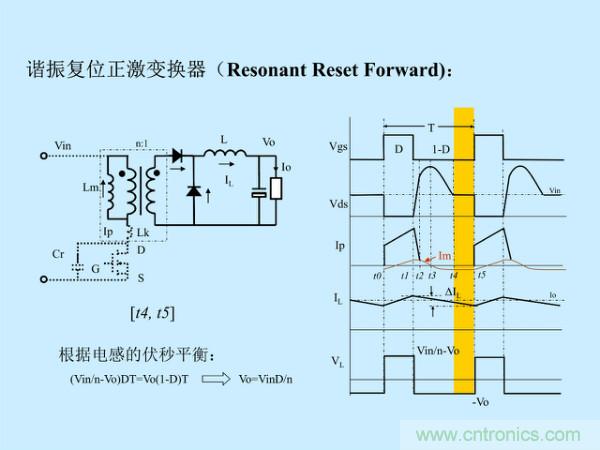

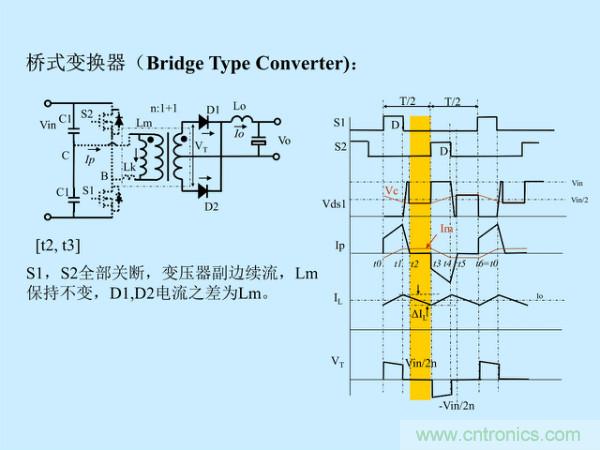

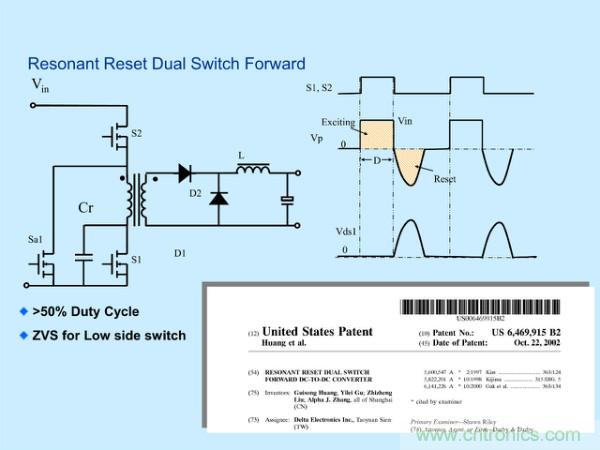

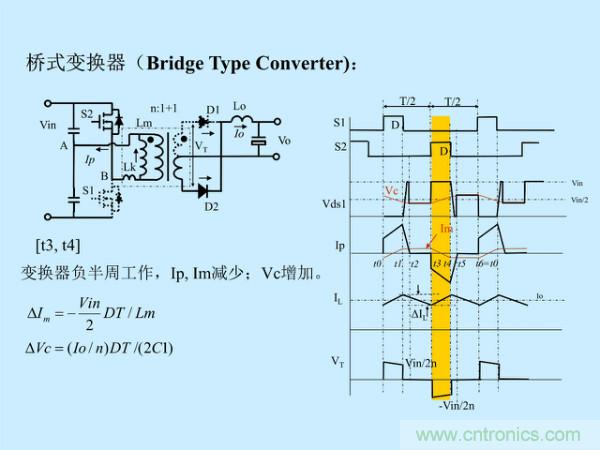

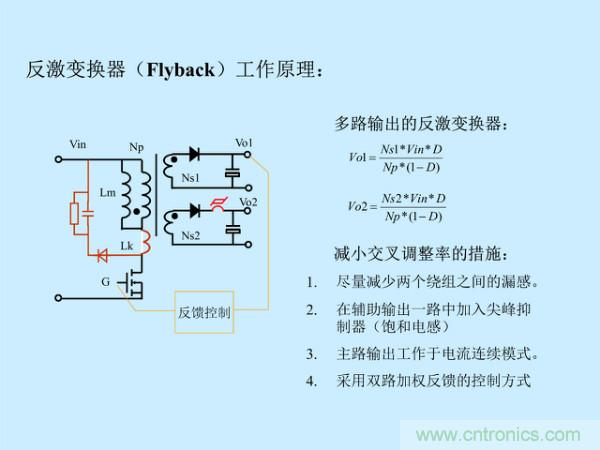

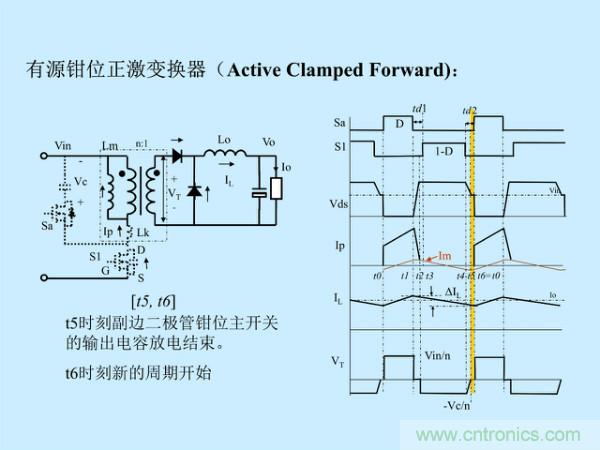

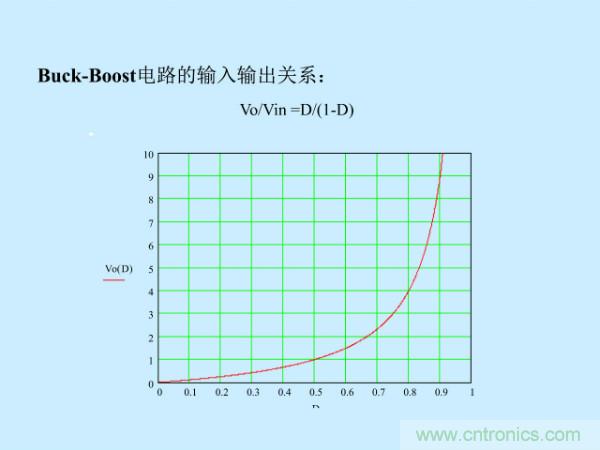

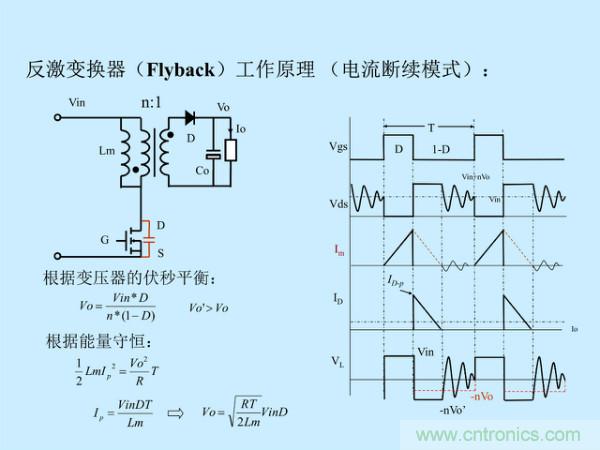

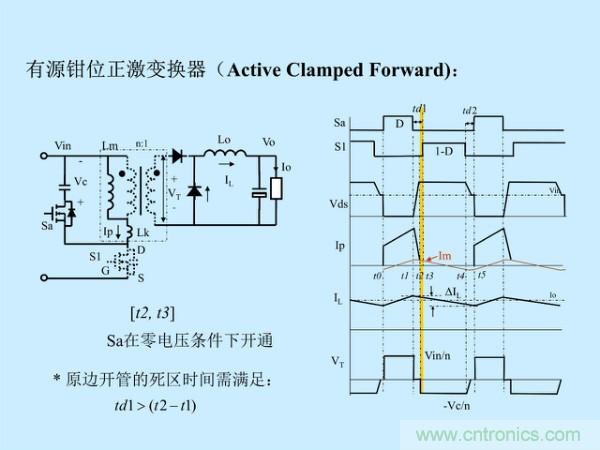

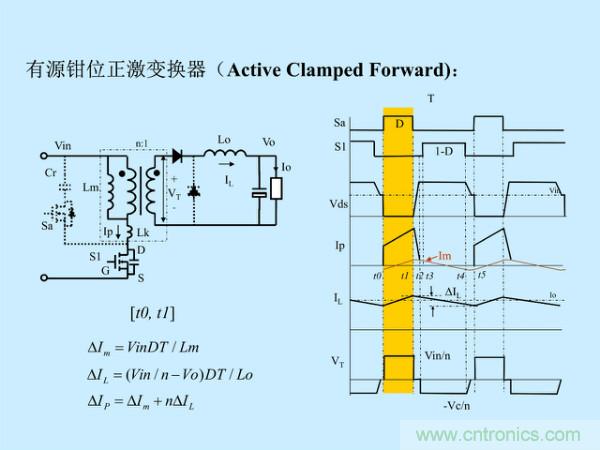

下面設計拓撲的直接放圖片，這樣直觀點:
22
