【導讀】LTC4124 是一款高性能100 mA 無線鋰離子充電器接收器，它只需很少的外部組件即可構成一個完整的小型解決方案，適合于空間受限的應用。LTC4124 與 LTC4125（一款具有優化功率搜索和異物檢測功能的無線功率發送器）配對使用，可創建一個安全高效的無線充電環境。
高度集成的無線充電器接收器
對于小尺寸便攜式和可穿戴設備而言，無線充電正變得越來越流行。這不足為奇。設備沒有裸露的連接器和端口將更加可靠，最終用戶體驗也更輕松簡便。為了克服這些設備（如助聽器）帶來的空間限制問題，LTC4124集成了無線功率管理器，它將來自無線諧振電路的交流電壓轉換為穩定的直流電壓。然后，該直流電壓會饋入功能齊全的線性電池充電器中，以提供良好的電池充電功能。有著如此高的集成度，僅需添加一個接收器諧振電路和電池本身，即可實現非常小巧且功能齊全的無線充電裝置。
高效的無線功率管理器
如圖2所示，如果LTC4124接收的能量超出為電池充電所需的能量，IC中的無線功率管理器通過將接收器諧振電路分流接地，可以使IC的輸入電壓 VCC保持低電平。這樣，線性充電器將非常高效，因為其輸入始終正好保持在電池電壓 VBATT之上。接合分流電路時，接收器諧振頻率將與發射器頻率失調，諧振電路也因此會接收較小的能量。
圖1. 完整的6 mm無線電池充電器解決方案。

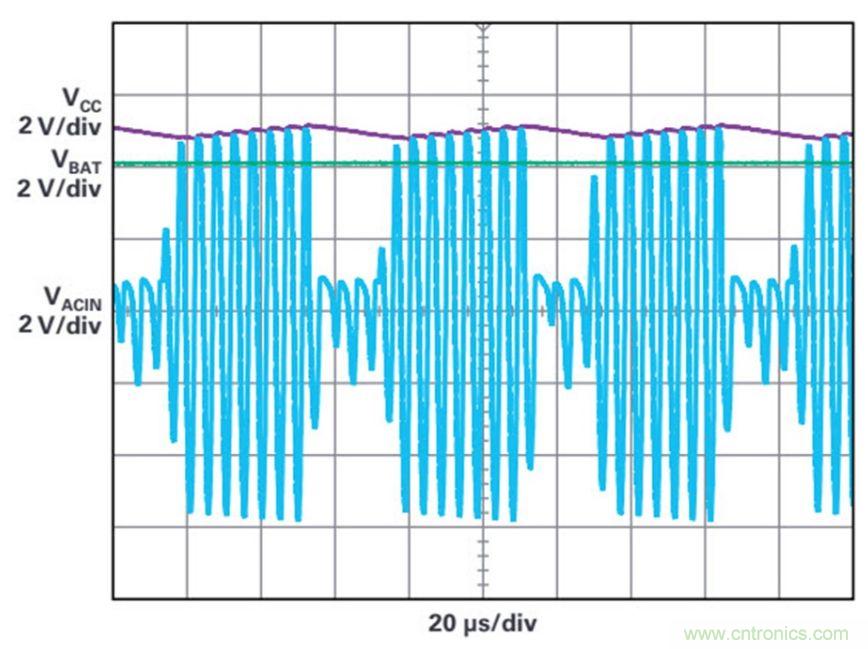

圖2. 交流輸入整流和直流軌電壓調節。
使用LTC4125發送器構成完整的無線充電設計
圖3所示的LTC4125是一款高性能 AutoResonant™ 無線發送器，它具有針對無線充電應用的完整保護功能。LTC4125中的優化功率搜索功能可根據接收器負載需求來調節發射功率。LTC4125 還包括多種異物檢測方法，以防止其他物體從發射器接收無用功率。

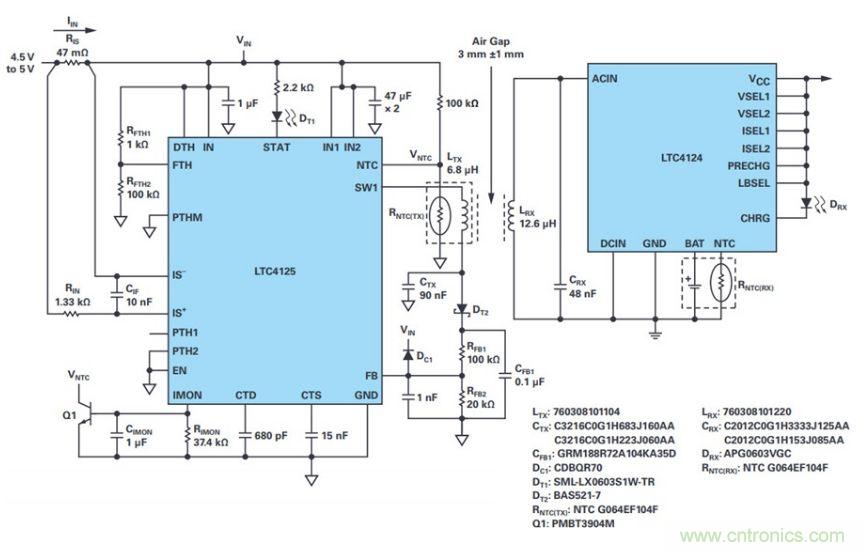

圖3. LTC4124 100 mA充電器接收器與運行優化功率搜索的LTC4125 AutoResonant 發送器配對使用。
與LTC4124配對使用時，可將LTC4125全橋諧振驅動器轉換為半橋驅動器，以利用更精細的搜索步長，從而使低功率接收器接收恰好足夠的功率來為電池充電。當電池接近充滿電的狀態時，LTC4124進入恒定電壓模式，使調節充電電流降低。LTC4125將自動降低其功率傳輸水平，以匹配接收器的更低功率需求。這有助于減少整個充電周期的功耗，使LTC4124充電器和電池保持較低溫度。
圖4顯示了滿功率和限流恒壓模式下接收器電路的溫度。在室溫下，兩種模式的溫度均低于40°C。

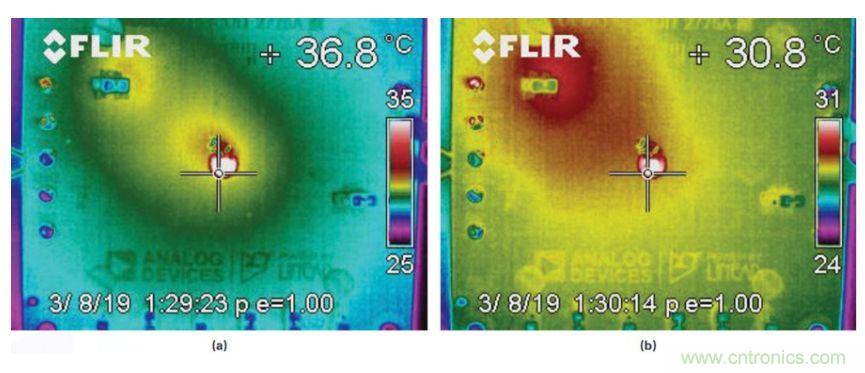

圖4. 熱性能比較：(a) 4.1 V輸出時100 mA充電電流，(b) 4.2 V輸出時10 mA充電電流。
從發送器上移開充電器接收器時，LTC4125找不到有源負載，其功率將降至待機模式（如圖5所示）。圖6顯示了在發送器上放置金屬異物時的情況：LTC4125檢測到高諧振頻率并進入待機模式。

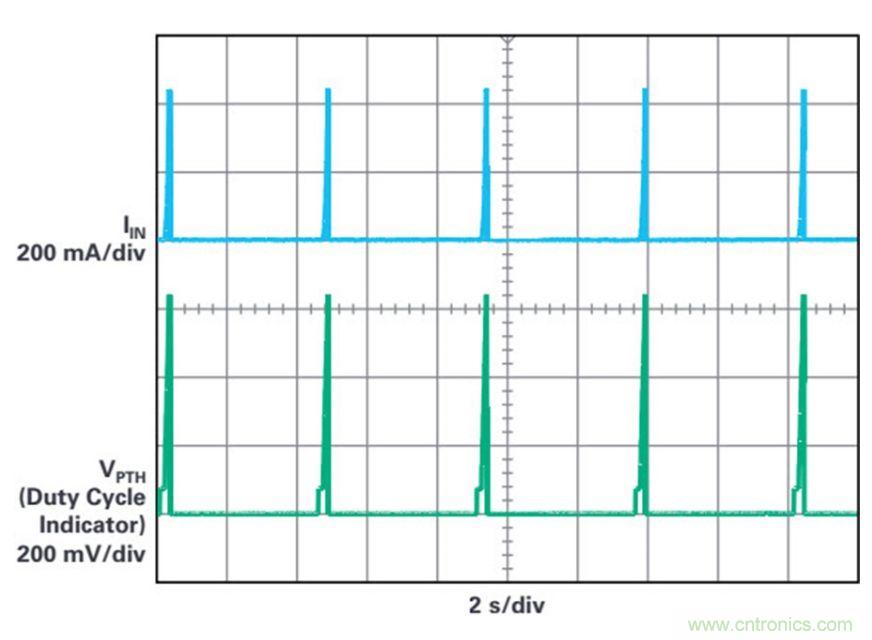

圖5. LTC4125未檢測到接收器時的運行情況。

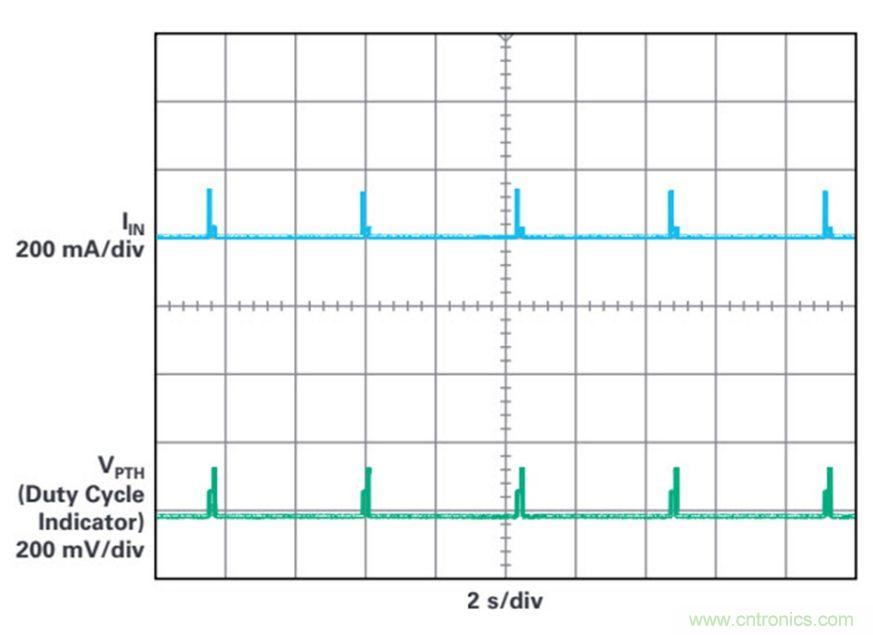

圖6. LTC4125檢測到異物。
結論
LTC4124集成了無線電源管理器和功能齊全的鋰離子電池充電器，簡化了空間受限應用中的無線充電器接收器設計。LTC4125可以用作LTC4124接收器的半橋發送器，從而提供了一個具有完備保護功能的完整高效的無線充電解決方案。
LTC4124
● 完整的無線電源接收器、鋰離子充電器和 PowerPath™ 控制器
● 無線輸入功率控制和整流
● 寬帶無線電源頻率：DC 至 >10MHz
● 引腳可選充電電流：
● 10mA/25mA/50mA/100mA
● 引腳可選充電電壓：4.0V/4.1V/4.2V/4.35V
● 引腳可選低電池斷開：2.7V/3.2V
● 在斷開/運輸模式下具有零電池漏電流
● 通過引腳可選使能提供低電池預充電電流
● 通過 NTC 輸入實現溫度合格的充電
● 安全充電終止計時器
● 微小的整體解決方案尺寸，極少外部元件
● 小尺寸耐熱性能增強型12 引腳 2mm × 2mm LQFN 封裝
